.Гидрораспределитель (3/4) — HITACHI EX15

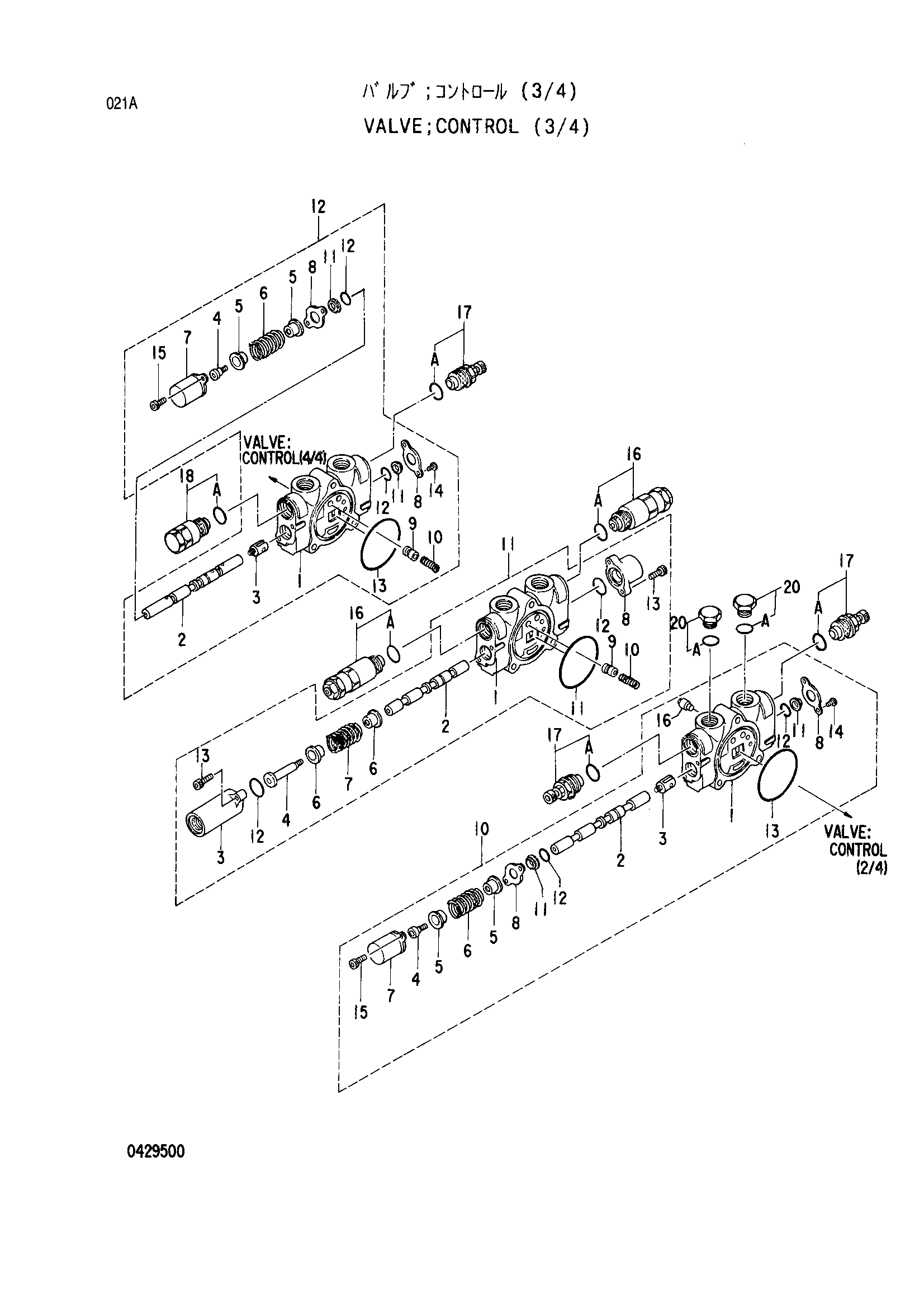

Заводская схема «.Гидрораспределитель (3/4)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4267995	Гидрораспределитель (3/4)	1
10	0429501	Золотник секция	1
10.11	0219011	Стеклоочиститель	2
10.12	985100	Уплотнительное кольцо	2
10.13	A810055	Уплотнительное кольцо	1
10.14	0219012	Винт	2
10.15	0429306	Болт с внутренним шестигранником	2
10.16	0429502	Тарельчатый клапан	1
10.3	0219003	Головка	1
10.4	0219004	Винт	1
10.5	0219005	Седло пружины	2
10.6	0429408	Пружина	1
10.7	0219007	Колпачок	1
10.8	0219008	Уплотнение пластина	2
11	0429503	Золотник секция	1
11.10	0219010	Пружина	1
11.11	A810055	Уплотнительное кольцо	1
11.12	0429313	Уплотнительное кольцо	2
11.13	0429314	Болт с внутренним шестигранником	4
11.3	0429308	Колпачок	1
11.4	0429309	Винт	1
11.6	0429310	Седло пружины	2
11.7	0429311	Пружина	1
11.8	0429312	Колпачок	1
11.9	0429305	Клапан	1
12	0429504	Золотник секция	1
12.10	0219010	Пружина	1
12.11	0219011	Стеклоочиститель	2
12.12	985100	Уплотнительное кольцо	2
12.13	A810055	Уплотнительное кольцо	1
12.14	0219012	Винт	2
12.15	0429306	Болт с внутренним шестигранником	2
12.3	0219003	Головка	1
12.4	0219004	Винт	1
12.5	0219005	Седло пружины	2
12.6	0219006	Пружина	1
12.7	0219007	Колпачок	1
12.8	0219008	Уплотнение пластина	2
12.9	0429305	Клапан	1
16	0220003	Предохранительный клапан	2
16A	0103025	Уплотнительное кольцо	1
17	0332922	Клапан	3
17A	0103025	Уплотнительное кольцо	1
18	0429505	Клапан	1
18A	0103025	Уплотнительное кольцо	1
20	0218607	Пробка в сборе	1
20A	4509180	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
