Консоль (левый) — HITACHI EX15

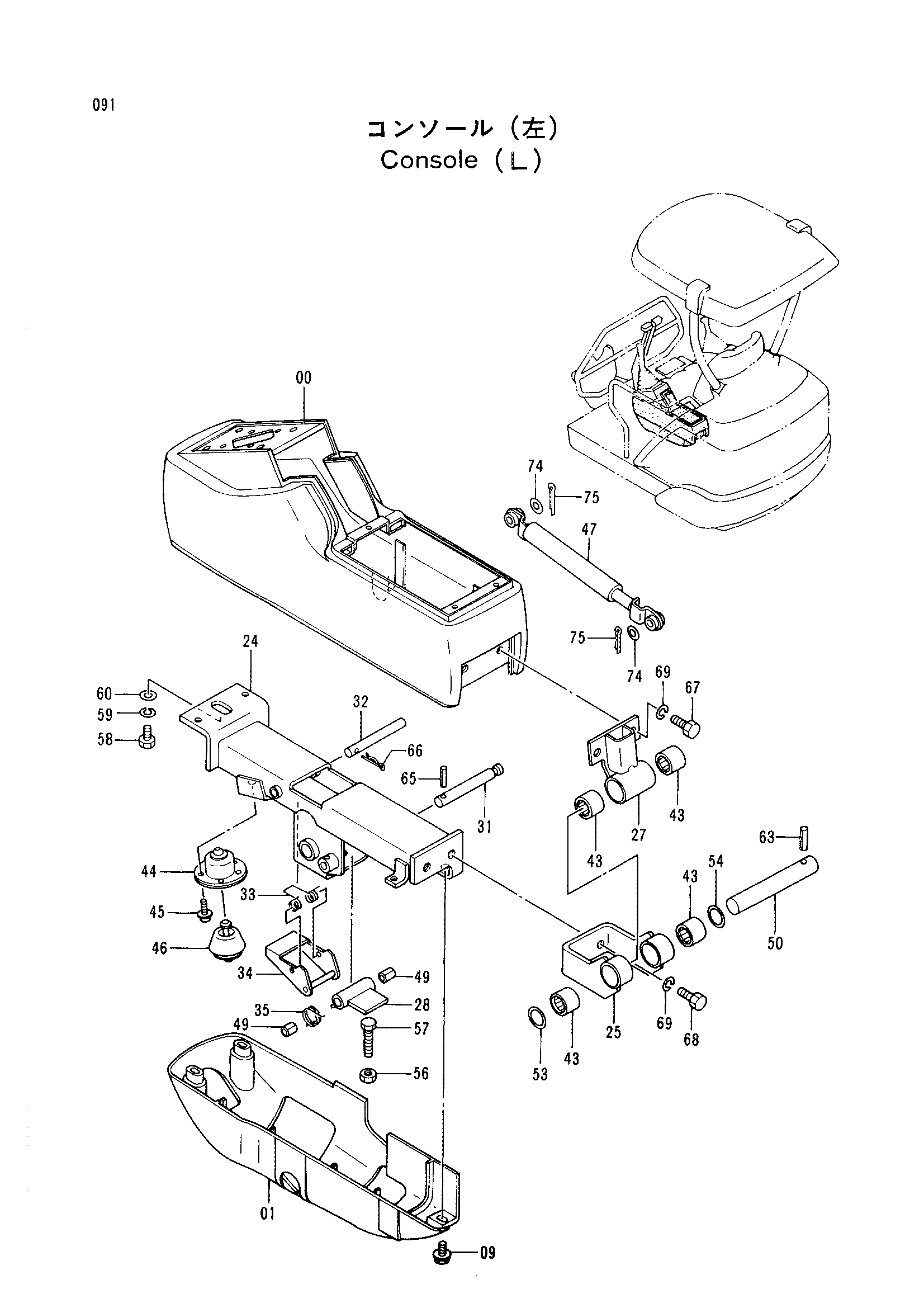

Заводская схема «Консоль (левый)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4279587 | Стойка L | 1 |
| 01 | 0001166 | Крышка | 1 |
| 09 | 4287081 | Болт с шайбой | 4 |
| 24 | 6012014 | Кронштейн L | 1 |
| 25 | 7024641 | Кронштейн петля R | 1 |
| 27 | 8051417 | Петля | 1 |
| 28 | 8051421 | Зуб L | 1 |
| 31 | 4279605 | Палец | 1 |
| 32 | 4279547 | Палец | 1 |
| 33 | 4287082 | Пружина защёлка | 1 |
| 34 | 9737489 | Рычаг | 1 |
| 35 | 4279588 | Пружина зуб L | 1 |
| 43 | 4108670 | Игольчатый подшипник | 4 |
| 44 | 4288040 | Защёлка | 1 |
| 45 | J450510 | Винт с шайбой | 3 |
| 46 | 4288041 | Защёлка | 1 |
| 47 | 4279590 | Стойка | 1 |
| 47 | 4326635 | Стойка | 1 |
| 49 | 4280302 | Втулка | 2 |
| 50 | 4277394 | Палец | 1 |
| 53 | 4306915 | Регулировочная шайба 0.5 | 1 |
| 53 | 4320453 | Регулировочная шайба 1.0 | 1 |
| 54 | 4306916 | Регулировочная шайба 0.3 | 1 |
| 56 | J950010 | Гайка | 1 |
| 57 | J901030 | Болт | 1 |
| 57 | J901040 замена: J901030 | Болт | 1 |
| 58 | J901225 | Болт | 1 |
| 59 | A590912 | Пружинная шайба | 1 |
| 60 | A590112 | Плоская шайба | 1 |
| 63 | 4504781 | Пружинный штифт | 1 |
| 65 | 490857 | Пружинный штифт | 1 |
| 66 | 4022696 | Стопорный палец | 1 |
| 67 | J901020 | Болт | 2 |
| 68 | J901025 | Болт | 4 |
| 69 | A590910 | Пружинная шайба | 4 |
| 74 | A590108 | Плоская шайба | 2 |
| 75 | A762020 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
