Сиденье — HITACHI EX15

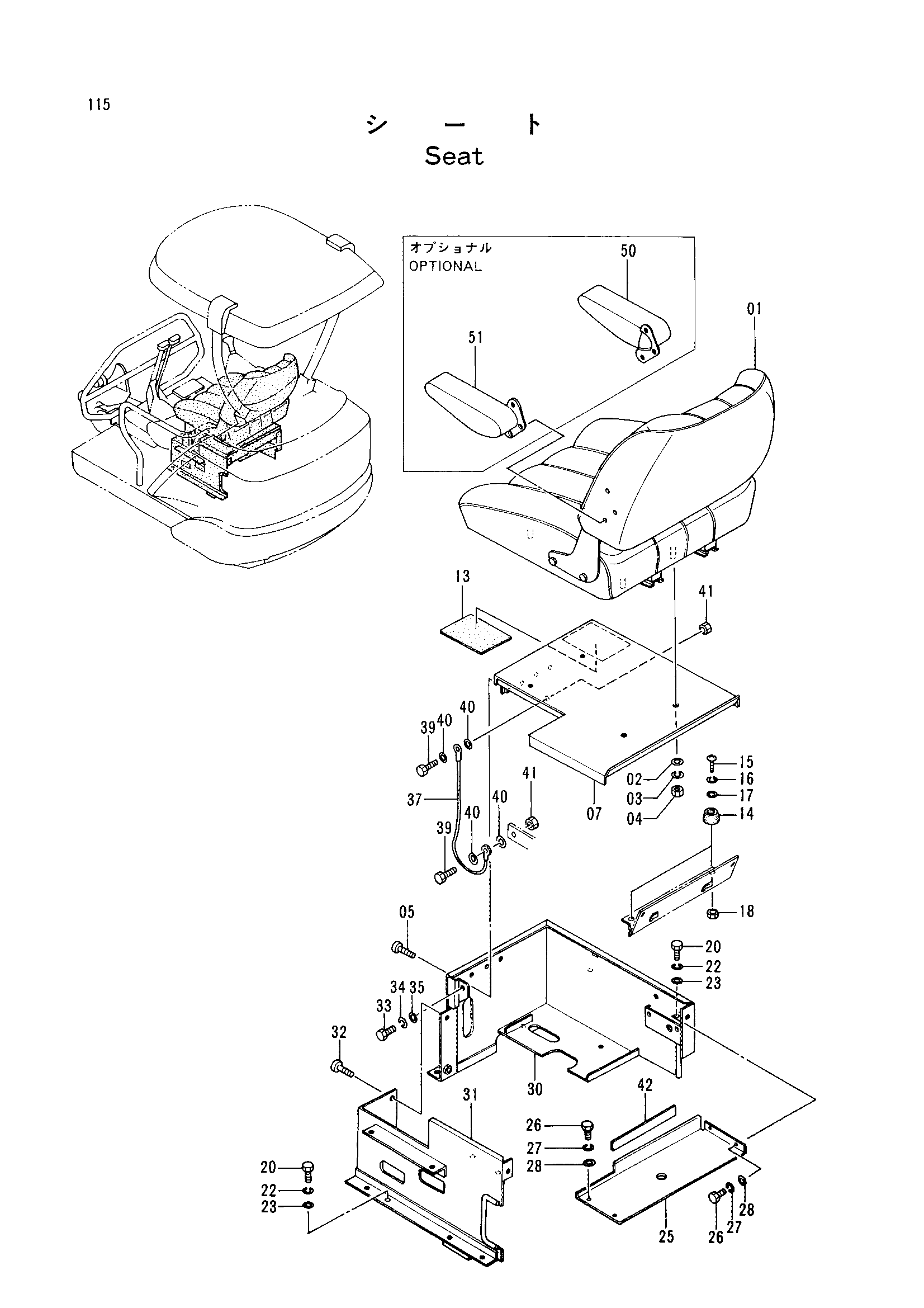

Заводская схема «Сиденье» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4287801 | Сиденье | 1 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | A590908 | Пружинная шайба | 4 |
| 04 | M500807 | Гайка | 4 |
| 05 | 4295483 | Винт | 4 |
| 07 | 6012215 | Крышка | 1 |
| 07 | 6013155 | Крышка | 1 |
| 13 | 4288360 | Амортизатор | 1 |
| 14 | 4279091 | Резиновая прокладка | 2 |
| 15 | M430520 | Винт | 2 |
| 16 | A590905 | Пружинная шайба | 2 |
| 17 | A590105 | Плоская шайба | 2 |
| 18 | M500504 | Гайка | 2 |
| 20 | J900820 | Болт | 4 |
| 22 | A590908 | Пружинная шайба | 4 |
| 23 | A590108 | Плоская шайба | 4 |
| 25 | 3059054 | Крышка | 1 |
| 26 | J900816 | Болт | 4 |
| 27 | A590908 | Пружинная шайба | 4 |
| 28 | A590108 | Плоская шайба | 4 |
| 30 | 6012188 | Короб | 1 |
| 30 | 6013154 | Короб | 1 |
| 31 | 7025076 | Короб | 1 |
| 31 | 7026004 | Короб | 1 |
| 32 | 4295483 | Винт | 2 |
| 33 | J900816 | Болт | 1 |
| 34 | A590908 | Пружинная шайба | 1 |
| 35 | A590108 | Плоская шайба | 1 |
| 37 | 4286306 | Провод | 1 |
| 39 | J900825 | Болт | 2 |
| 40 | A590108 | Плоская шайба | 4 |
| 41 | M500807 | Гайка | 2 |
| 42 | 4306437 | Амортизатор | 1 |
| 50 | 4306987 | Опора рукоять (правый) | 1 |
| 51 | 4306988 | Опора рукоять (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
