.Мотот масляный (2/3) — HITACHI EX15

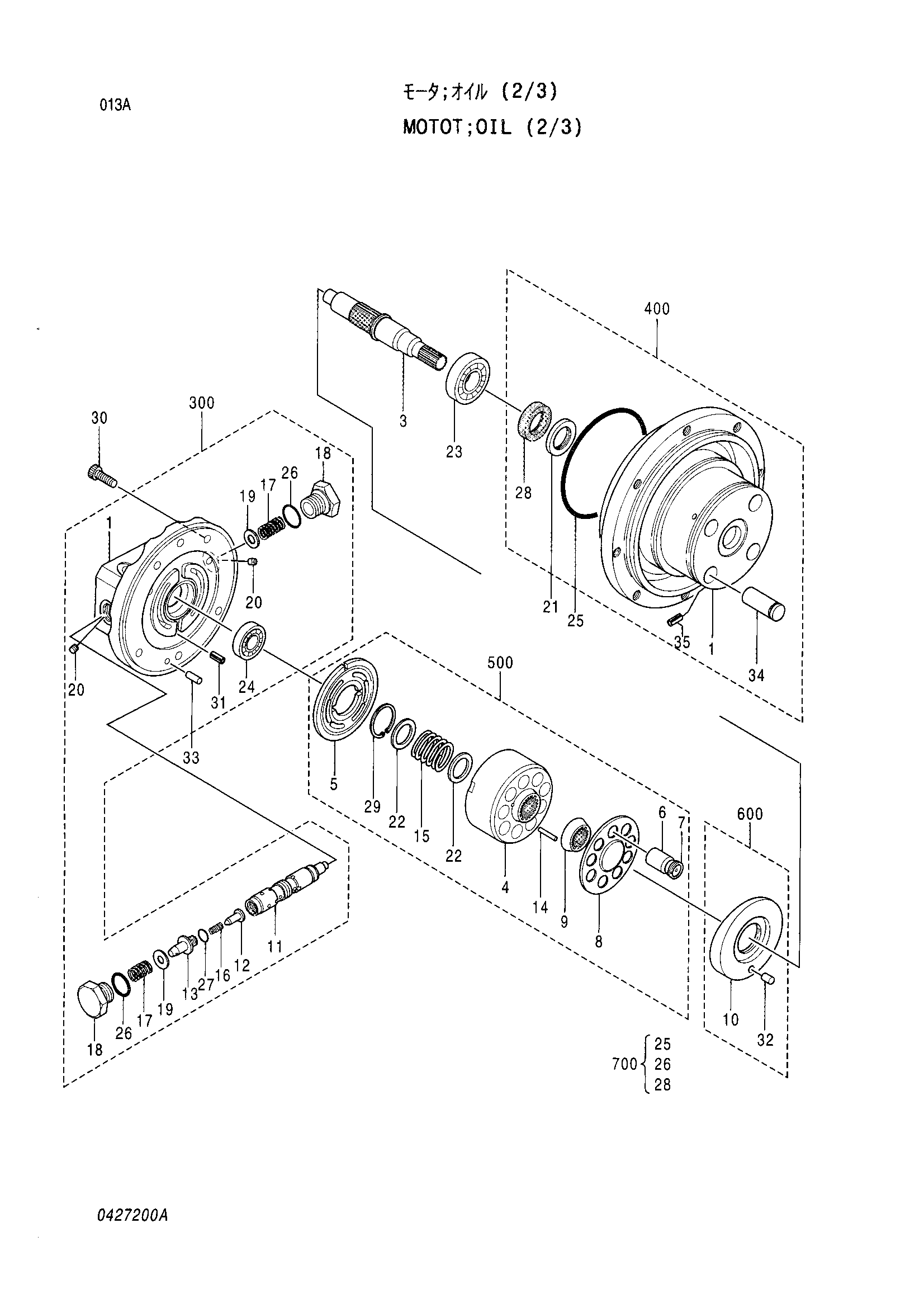

Заводская схема «.Мотот масляный (2/3)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4266829 | Гидромотор (2/3) | 1 | |
| 3 | 0426909 | Вал | 1 |
| 14 | 0426910 | Палец | 3 |
| 15 | 0426911 | Пружина | 1 |
| 17 | 0426912 | Пружина | 2 |
| 18 | 0426913 | Пробка | 2 |
| 19 | 0426914 | Кольцо | 2 |
| 22 | 0426915 | Фиксатор | 2 |
| 23 | 0426901 | Подшипник | 1 |
| 24 | 0426902 | Подшипник | 1 |
| 25 | A811095 | Уплотнительное кольцо | 1 |
| 26 | 4506418 | Уплотнительное кольцо | 2 |
| 27 | 984618 | Уплотнительное кольцо | 2 |
| 28 | 0426903 | Масляное уплотнение | 1 |
| 29 | 0426904 | Стопорное кольцо | 1 |
| 30 | 0426905 | Винт | 6 |
| 31 | 0426906 | Пружинный штифт | 1 |
| 32 | 0426907 | Палец | 1 |
| 33 | 0426908 | Палец | 1 |
| 35 | 0426806 | Пружинный штифт | 4 |
| 300 | 0426916 | Корпус в сборе | 1 |
| 400 | 0426917 | Корпус в сборе | 1 |
| 500 | 0426918 | Гидроцилиндр в сборе | 1 |
| 600 | 0426919 | Свасх-плате в сборе | 1 |
| 700 | 0426920 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
