Электрооборудование (1) — HITACHI EX15

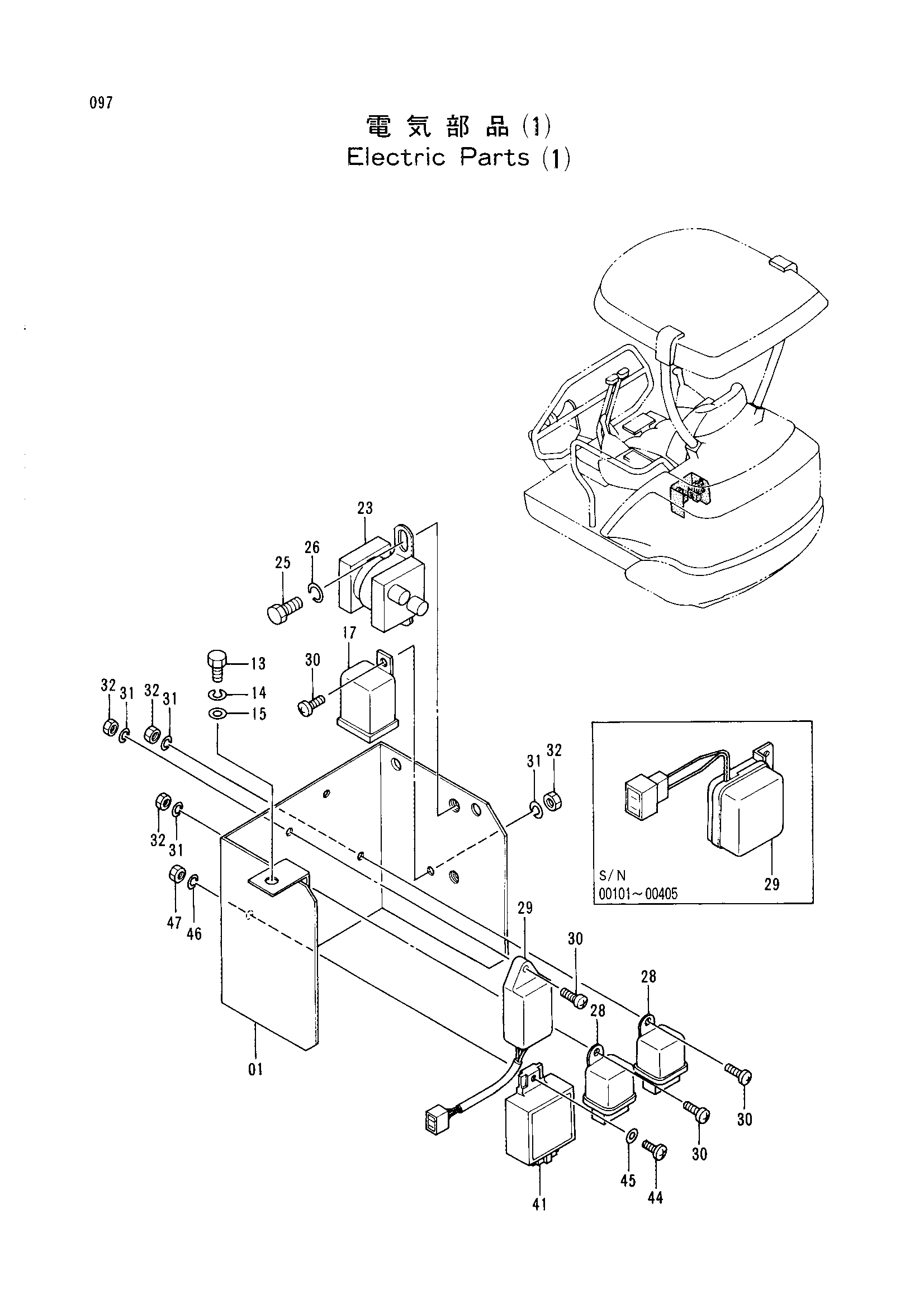

Заводская схема «Электрооборудование (1)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8051676 | Пластина | 1 |
| 13 | J900816 | Болт | 3 |
| 14 | A590908 | Пружинная шайба | 3 |
| 15 | A590108 | Плоская шайба | 3 |
| 17 | 4288451 | Реле | 1 |
| 23 | 4288453 | Реле защитный | 1 |
| 25 | J900816 | Болт | 2 |
| 26 | A590908 | Пружинная шайба | 2 |
| 28 | 4288452 | Реле | 2 |
| 29 | 4249838 | Таймер | 1 |
| 29 | 4313336 | Таймер | 1 |
| 30 | M430613 | Винт | 4 |
| 30 | M430613 | Винт | 5 |
| 30 | M430616 замена: M430613 | Винт | 5 |
| 31 | A590906 | Пружинная шайба | 4 |
| 31 | A590906 | Пружинная шайба | 5 |
| 32 | M500605 | Гайка | 4 |
| 32 | M500605 | Гайка | 5 |
| 41 | 4254377 | Блок таймер | 1 |
| 44 | M430620 | Винт | 1 |
| 45 | A590106 | Плоская шайба | 1 |
| 46 | A590906 | Пружинная шайба | 1 |
| 47 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
