Передний трубопроводы — HITACHI EX15

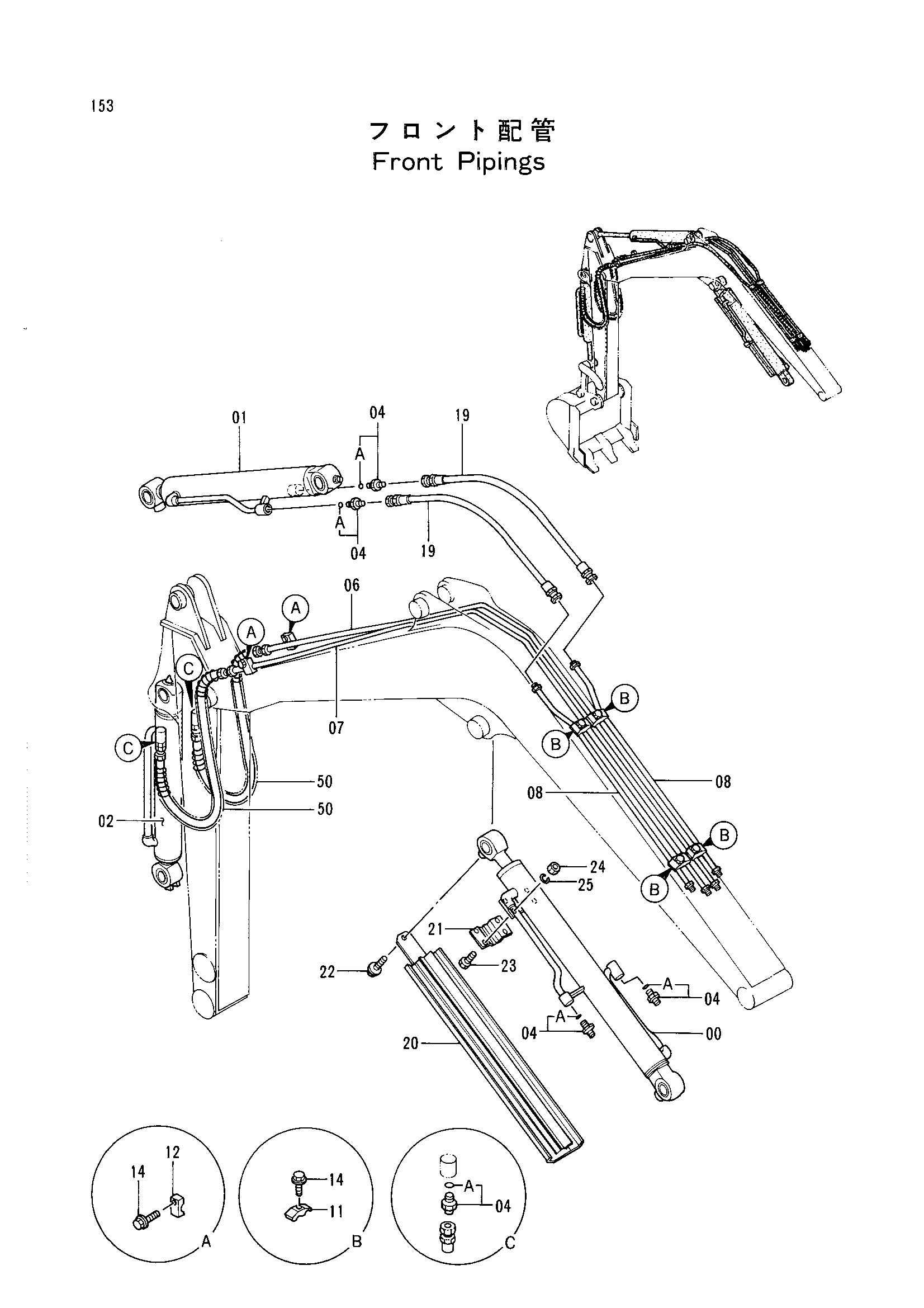

Заводская схема «Передний трубопроводы» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4270520 | Гидроцилиндр стрелы <навес> | 1 |
| 00 | 4288512 | Гидроцилиндр стрелы <кабина> | 1 |
| 01 | 4270525 | Гидроцилиндр рукояти | 1 |
| 02 | 4270529 | Гидроцилиндр ковша | 1 |
| 04 | 4200465 | Адаптер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8051001 | Трубка | 1 |
| 07 | 8051002 | Трубка | 1 |
| 08 | 8051003 | Трубка | 2 |
| 11 | 4275542 | Хомут трубки | 4 |
| 12 | 4275543 | Хомут трубки | 2 |
| 14 | J020830 | Болт с шайбой | 6 |
| 19 | 4276842 | Шланг | 2 |
| 20 | 8050815 | Крышка | 1 |
| 21 | 4275433 | Пластина | 2 |
| 22 | J021020 | Болт с шайбой | 1 |
| 23 | J900820 | Болт | 4 |
| 24 | M500807 | Гайка | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 50 | 4289424 | Шланг(STD. рукоять) | 2 |
| 50 | 4294859 | Шланг(удлинённый рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
