Рычаг тяга (ход) — HITACHI EX15

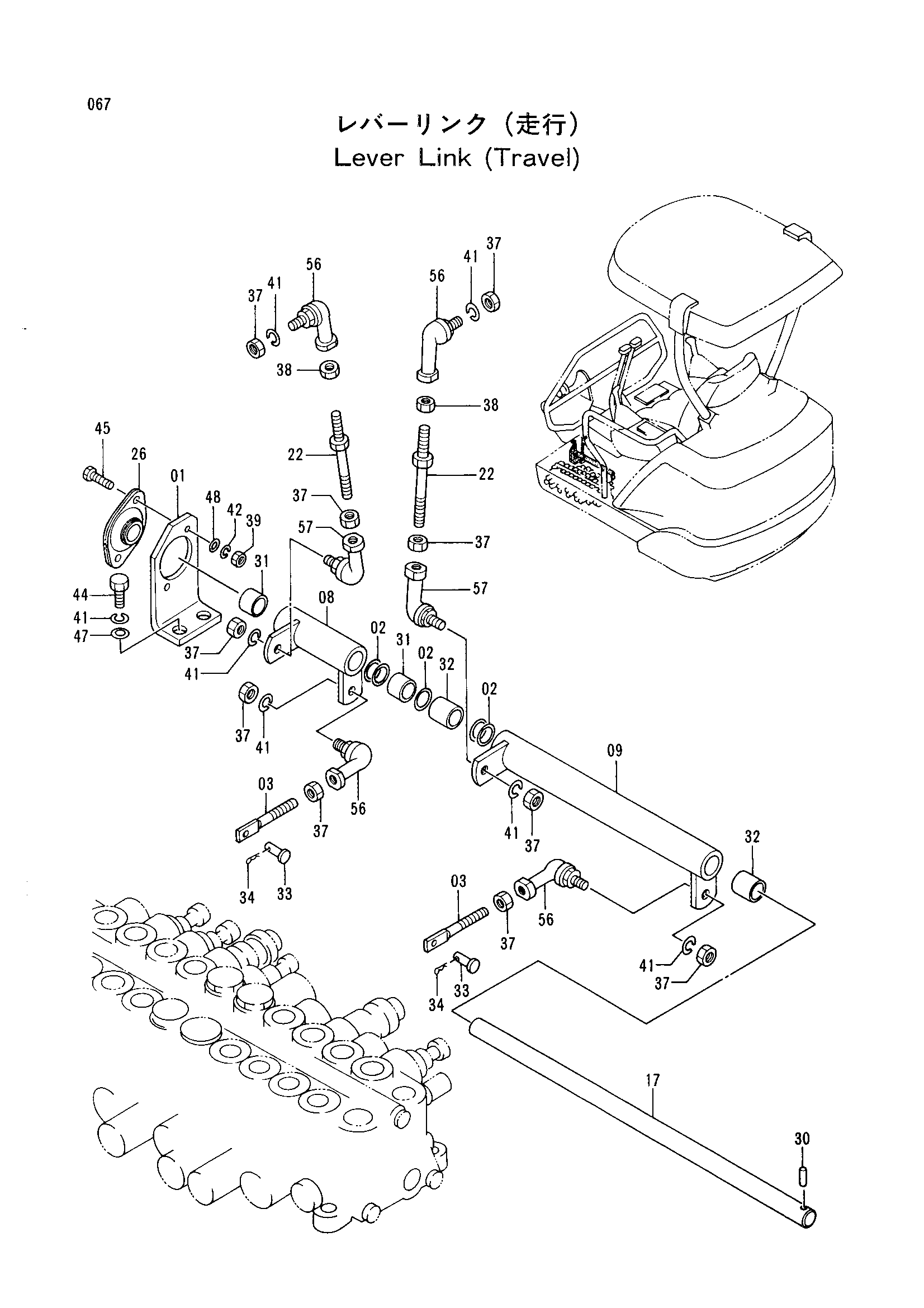

Заводская схема «Рычаг тяга (ход)» для HITACHI EX15. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3057079 | Пластина | 1 |
| 02 | 4289754 | Регулировочная шайба | 5 |
| 03 | 4279536 | Шток | 2 |
| 08 | 8051409 | Тяга | 1 |
| 09 | 8051410 | Тяга | 1 |
| 17 | 4279539 | Палец | 1 |
| 22 | 9737481 | Шток | 2 |
| 26 | 4279609 | Подшипник блок | 1 |
| 30 | 967380 | Пружинный штифт | 1 |
| 31 | 4280301 | Втулка | 2 |
| 32 | 4280300 | Втулка | 2 |
| 33 | 4279607 | Палец | 2 |
| 34 | 4022695 | Стопорный палец | 2 |
| 37 | M500807 | Гайка | 10 |
| 38 | M580008 | Гайка (левый) | 2 |
| 39 | M500605 | Гайка | 2 |
| 41 | A590908 | Пружинная шайба | 8 |
| 42 | A590906 | Пружинная шайба | 2 |
| 44 | J900816 | Болт | 2 |
| 45 | J900620 | Болт | 2 |
| 47 | A590108 | Плоская шайба | 2 |
| 48 | A590106 | Плоская шайба | 2 |
| 56 | 4287792 | Шарнир | 4 |
| 57 | 4287793 | Соединение шарик(левый) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX15 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
