Управление педаль (смещаемый: сидевайс)<смещаемый стрела><UR> — HITACHI EX140US-5

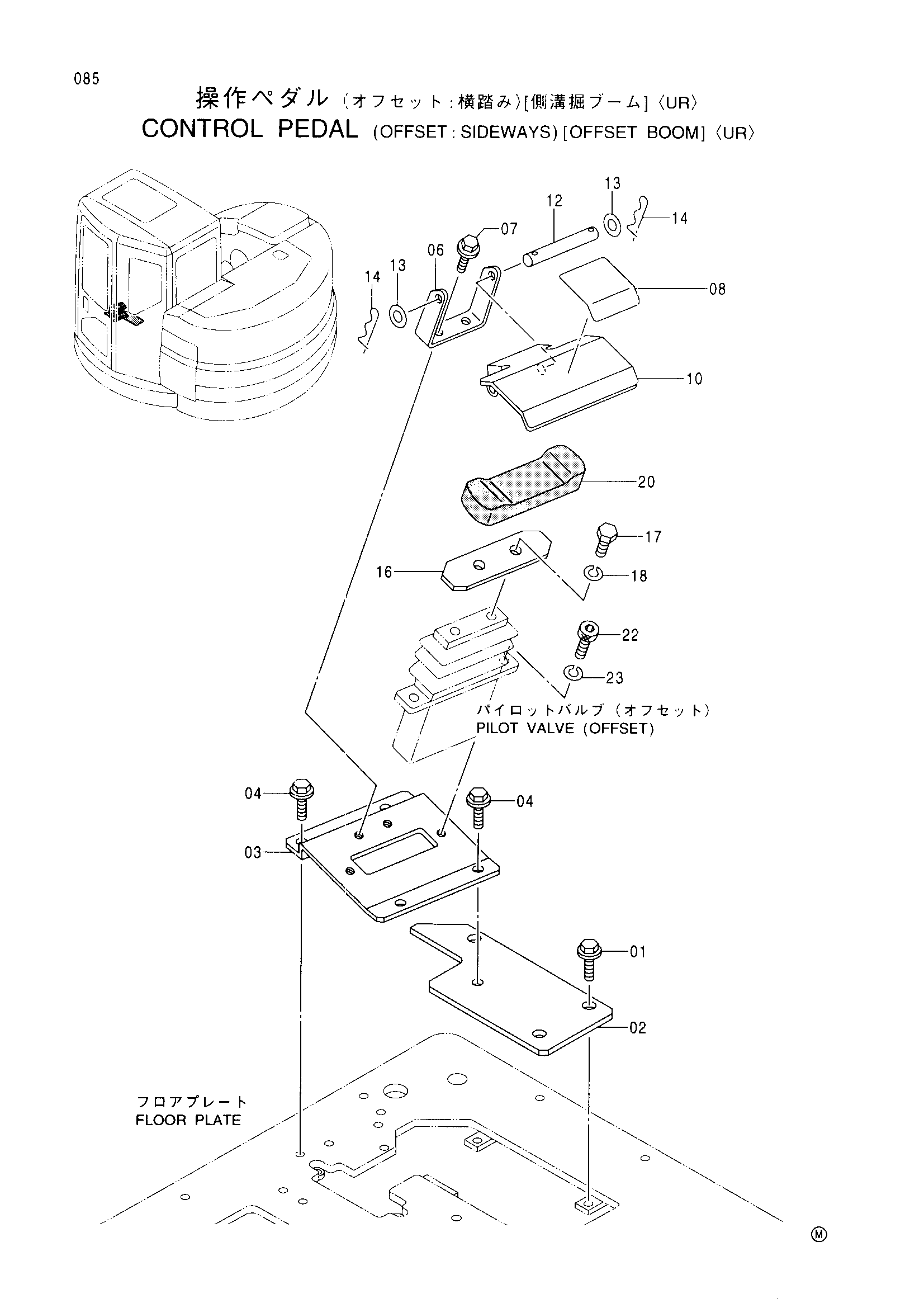

Заводская схема «Управление педаль (смещаемый: сидевайс)<смещаемый стрела><UR>» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011025 | Болт с шайбой | 3 |
| 02 | 4427078 | Пластина | 1 |
| 03 | 8076935 | Кронштейн | 1 |
| 04 | J011025 | Болт с шайбой | 4 |
| 06 | 4365416 | Кронштейн | 1 |
| 07 | J020820 | Болт с шайбой | 2 |
| 08 | 4345731 | Лента | 1 |
| 10 | 9747100 | Крышка | 1 |
| 12 | 4365417 | Палец | 1 |
| 13 | A590106 | Плоская шайба | 2 |
| 14 | 4365839 | Стопорный палец | 2 |
| 16 | 4374030 | Педаль | 1 |
| 17 | J901020 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 20 | 4374008 | Резиновая прокладка | 1 |
| 22 | J781030 | Болт с внутренним шестигранником | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
