Пилотный трубопроводы (2) — HITACHI EX140US-5

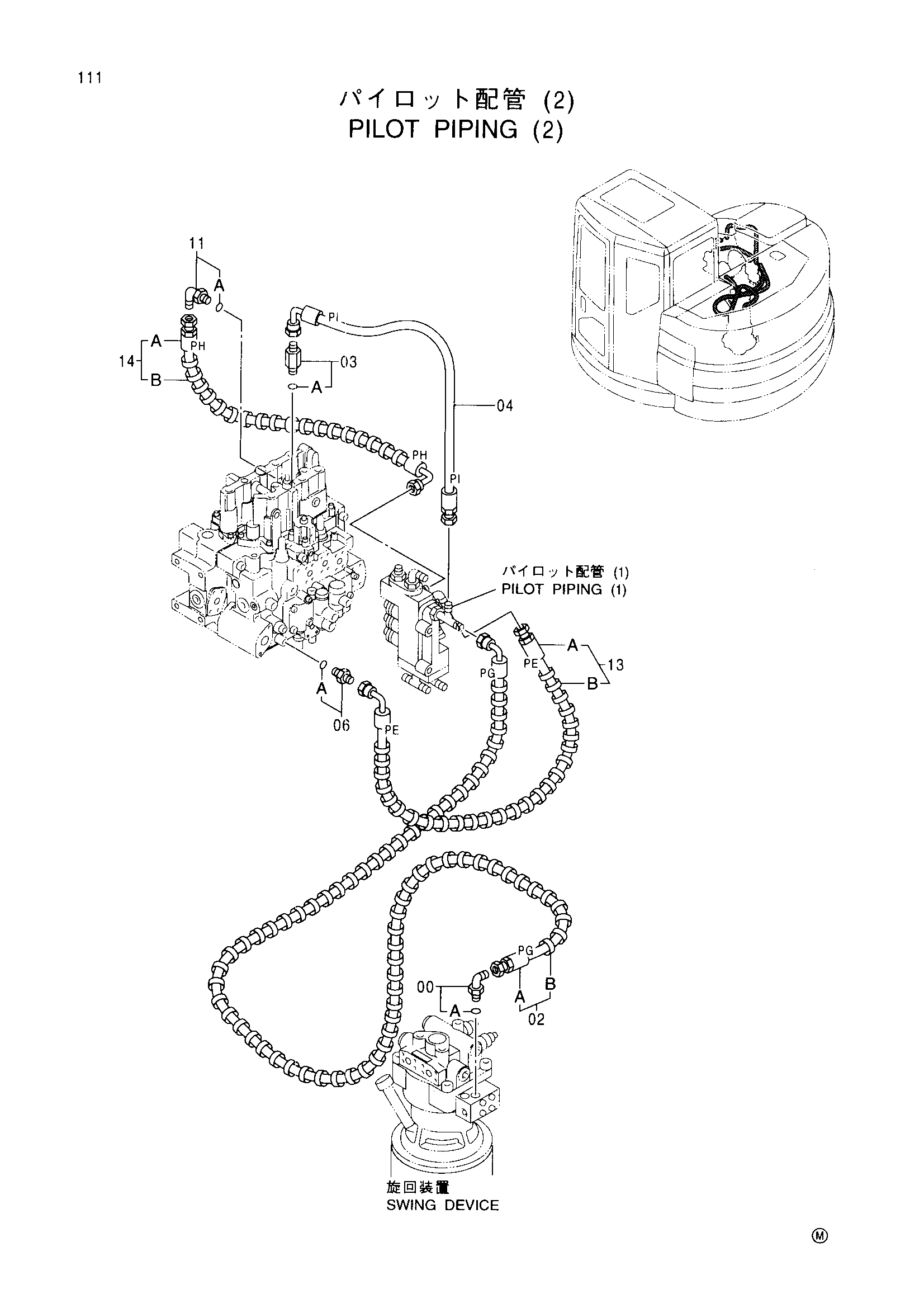

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154670 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 9189583 | Шланг в сборе | 1 |
| 02A | 4409476 | Шланг (PG) | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 03 | 4270517 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4384414 | Шланг (PI) | 1 |
| 06 | 4200465 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4154670 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9189582 | Шланг в сборе | 1 |
| 13A | 4421173 | Шланг (PE) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9189584 | Шланг в сборе | 1 |
| 14A | 4435724 | Шланг (PH) | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
