Пилотный трубопроводы (1)<смещаемый стрела><UR> — HITACHI EX140US-5

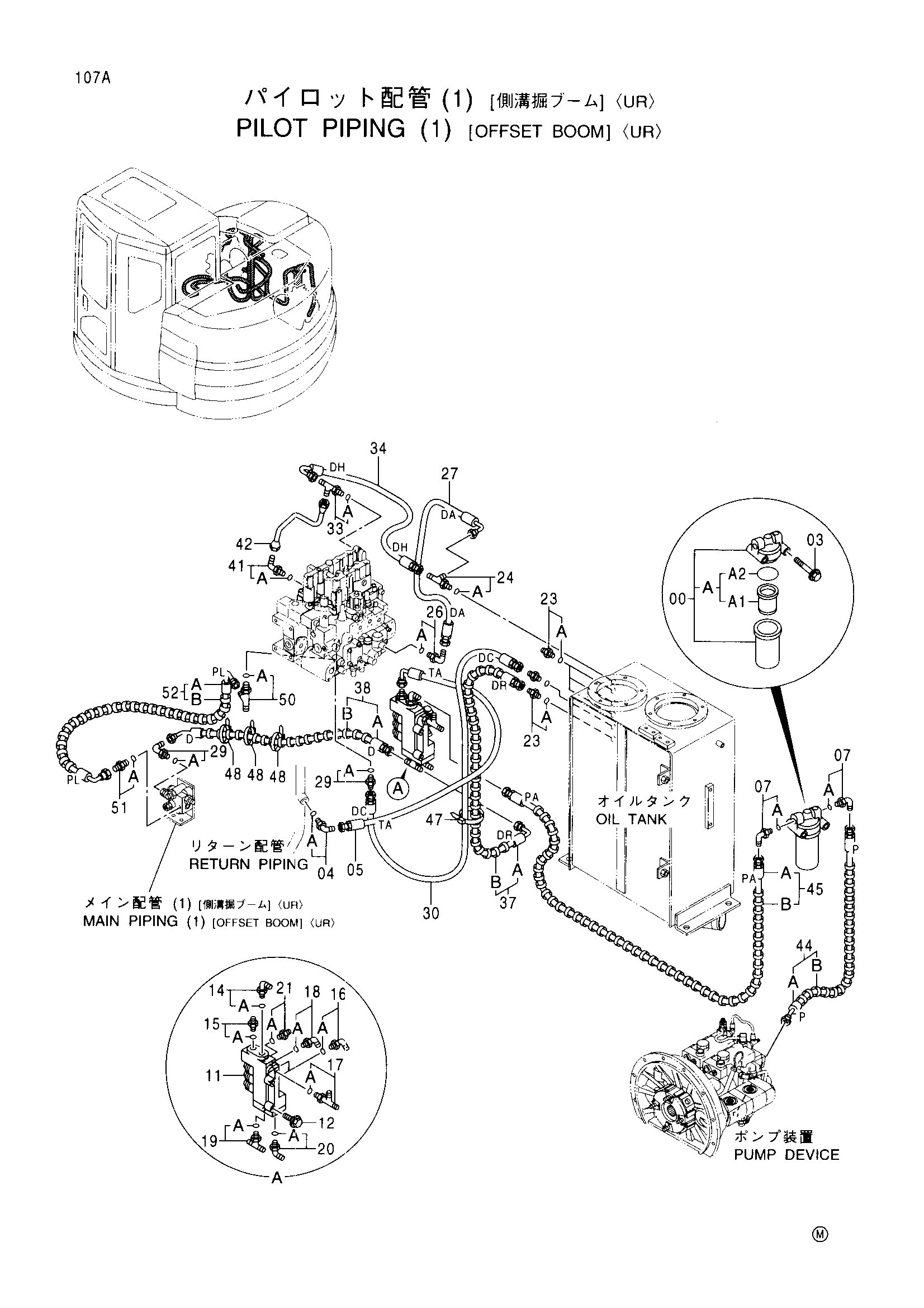

Заводская схема «Пилотный трубопроводы (1)<смещаемый стрела><UR>» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 00A1 | 4191301 | Фильтрующий элемент | 1 |
| 00A2 | A811065 | Уплотнительное кольцо | 1 |
| 03 | J011000 | Болт с шайбой | 2 |
| 04 | 4154672 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4421675 | Шланг (TA) | 1 |
| 07 | 4154672 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4410352 | Электромагнитный клапан | 1 |
| 12 | J011025 | Болт с шайбой | 2 |
| 14 | 4154672 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4210361 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4156434 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4203171 | Тройник | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4154670 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4208473 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4200465 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 5 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4203171 | Тройник | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4154670 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4433831 | Шланг (DA) | 1 |
| 29 | 4200467 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4377929 | Шланг (DC) | 1 |
| 33 | 4203485 | Штуцер трубки | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4426314 | Шланг (DH) | 1 |
| 37 | 9189580 | Шланг в сборе | 1 |
| 37A | 4426331 | Шланг (DR) | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 38 | 9188337 | Шланг в сборе | 1 |
| 38A | 4426244 | Шланг (D) | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 39 | 4156434 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4293950 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 3088530 | Трубка | 1 |
| 44 | 9189578 | Шланг в сборе | 1 |
| 44A | 4433806 | Шланг (P) | 1 |
| 44B | 4327294 | Защитный кожух | 1 |
| 45 | 9189579 | Шланг в сборе | 1 |
| 45A | 4433807 | Шланг (PA) | 1 |
| 45B | 4327294 | Защитный кожух | 3 |
| 47 | 4371049 | Ленточный зажим | 1 |
| 48 | 4055312 | Ленточный зажим | 3 |
| 50 | 4205363 | Тройник | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4200467 | Адаптер | 1 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 9189597 | Шланг в сборе | 1 |
| 52A | 4435756 | Шланг (PL) | 1 |
| 52B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
