Пилотный трубопроводы (8) — HITACHI EX140US-5

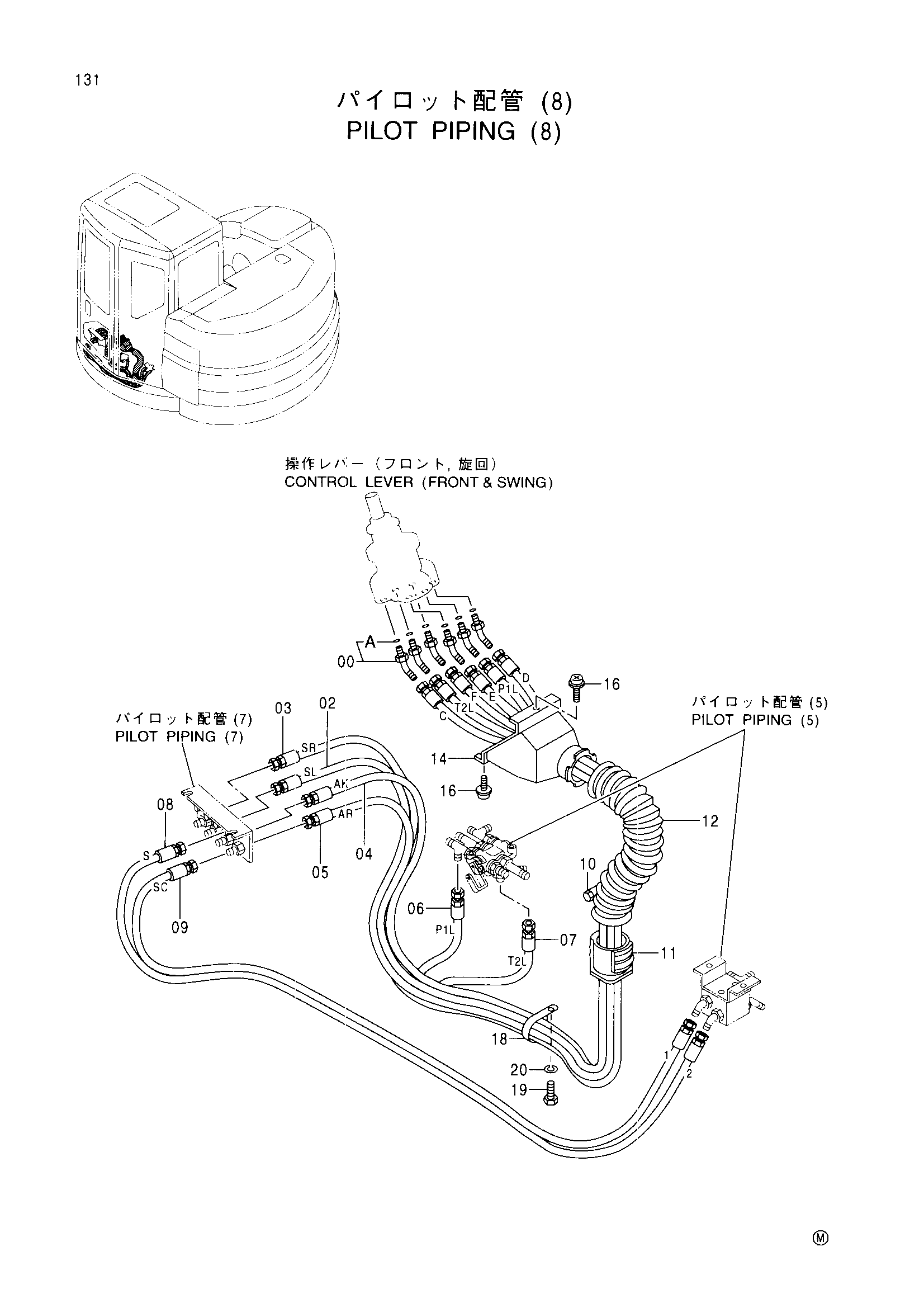

Заводская схема «Пилотный трубопроводы (8)» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286916 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4418735 | Шланг (C, SL) | 1 |
| 03 | 4418740 | Шланг (D, SR) | 1 |
| 04 | 4418742 | Шланг (E, AK) | 1 |
| 05 | 4418746 | Шланг (F, AR) | 1 |
| 06 | 4418754 | Шланг (P1L) | 1 |
| 07 | 4418755 | Шланг (T2L) | 1 |
| 08 | 4377309 | Шланг (S, 2) | 1 |
| 09 | 4377310 | Шланг (SC, 1) | 1 |
| 10 | 4351774 | Хомут провод | 1 |
| 11 | 3079728 | Втулка | 1 |
| 12 | 4351175 | Шланг | 1 |
| 14 | 3086250 | Крышка | 1 |
| 16 | J460620 | Винт с шайбой | 2 |
| 18 | 4193848 | Зажим | 1 |
| 19 | J901020 | Болт | 1 |
| 20 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
