Всасывание трубопроводы <с отвал> — HITACHI EX140US-5

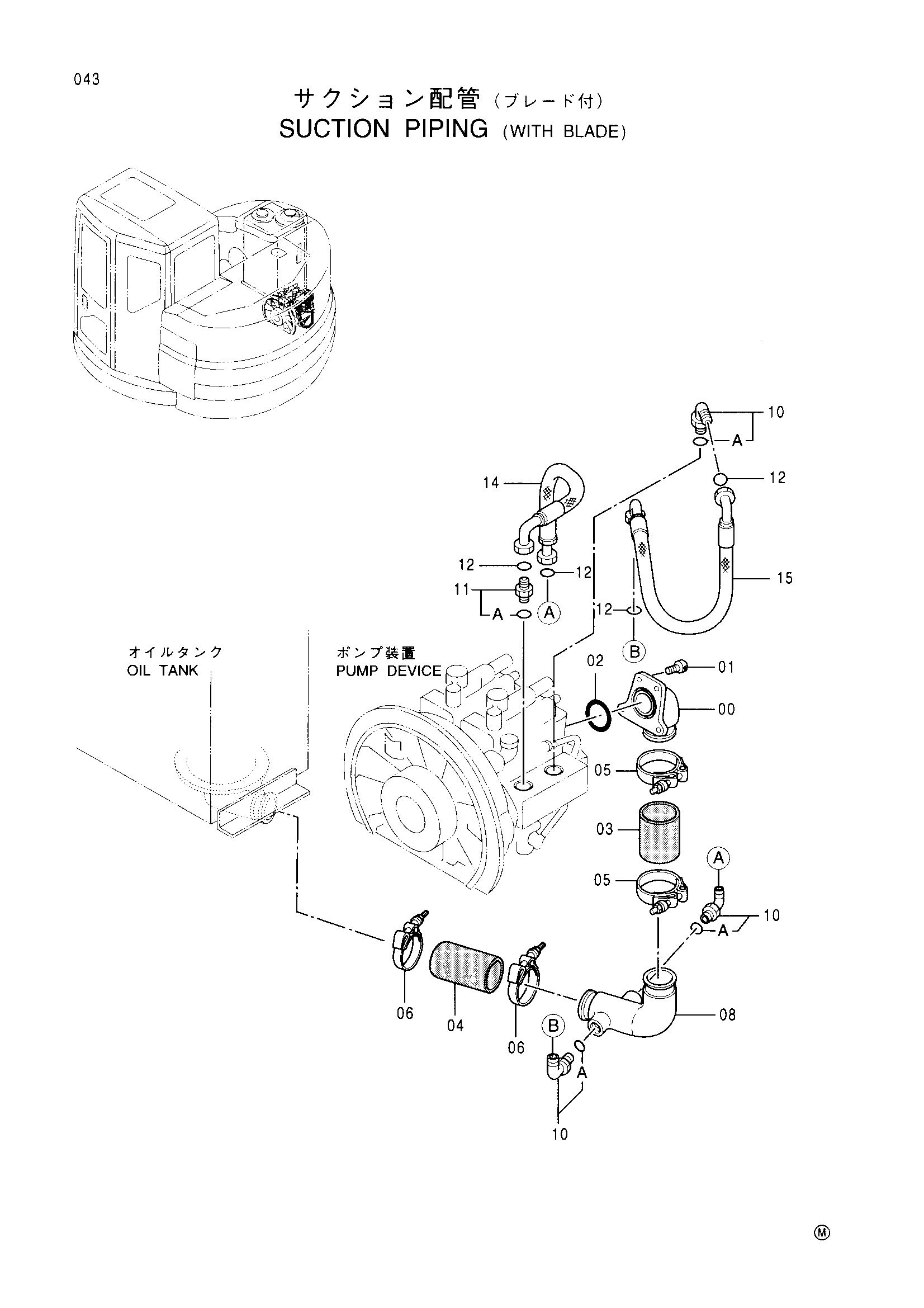

Заводская схема «Всасывание трубопроводы <с отвал>» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3073277 | Всасывающая трубка | 1 |
| 01 | J781228 | Болт с внутренним шестигранником | 4 |
| 02 | A811075 | Уплотнительное кольцо | 1 |
| 03 | 4352438 | Резиновый шланг | 1 |
| 04 | 4408257 | Резиновый шланг | 1 |
| 05 | 4285237 | Хомут шланга | 2 |
| 06 | 4263765 | Хомут шланга | 2 |
| 08 | 3082883 | Всасывающая трубка | 1 |
| 10 | 4157562 | Угловой штуцер | 3 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4189619 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4292784 | Шланг | 1 |
| 15 | 4377917 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
