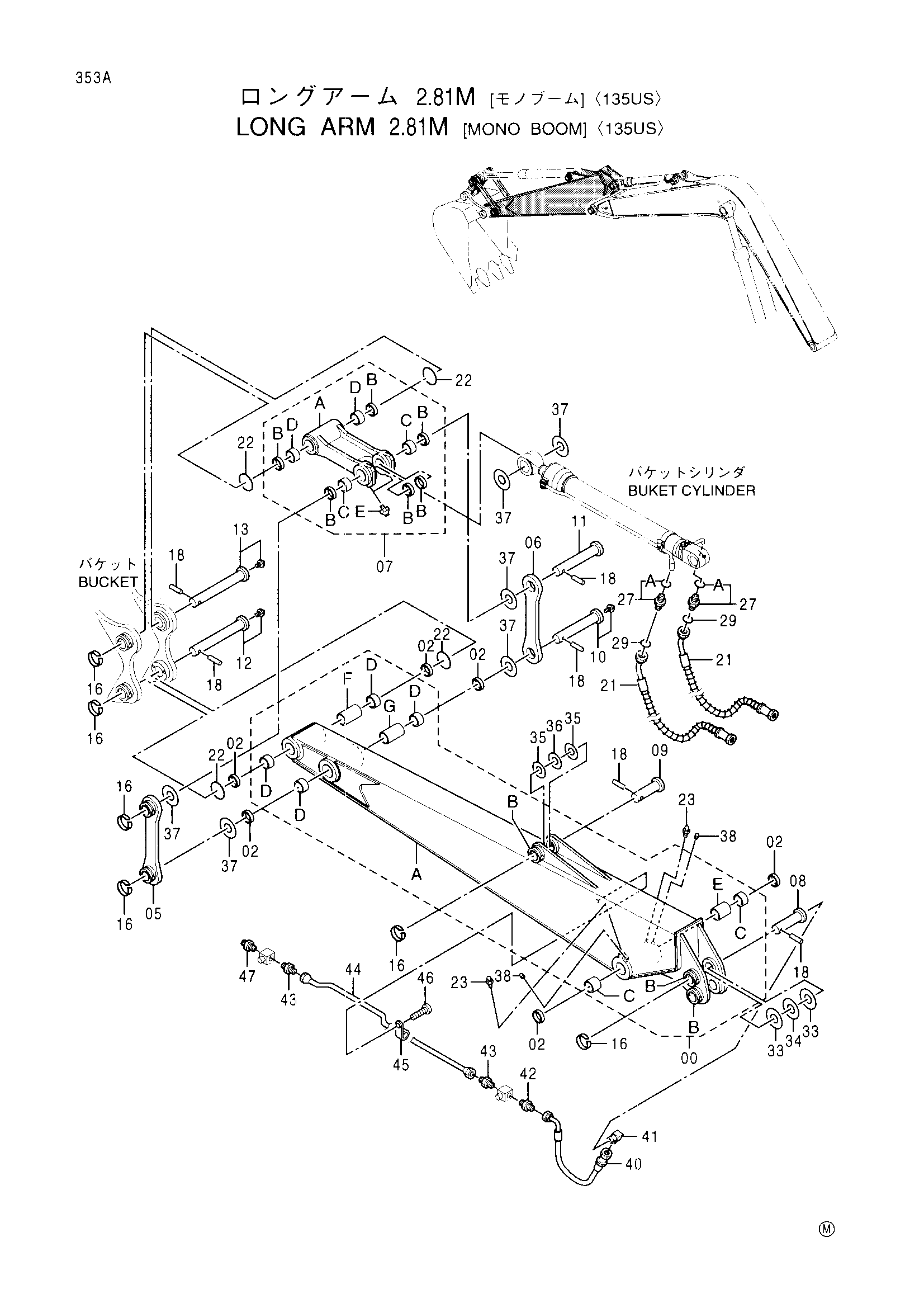

Удлинённый рукоять (2.81M)<моноблочный стрела><135US> — HITACHI EX140US-5

Заводская схема «Удлинённый рукоять (2.81M)<моноблочный стрела><135US>» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7033647	Рукоять удлинённый в сборе	1
00A	6016673	Рукоять	1
00B	4197033	Ограничитель	3
00C	4344899	Втулка	2
00D	4344898	Втулка	4
00E	4370446	Трубка	1
00F	4124575	Трубка	1
00G	4374948	Трубка	1
02	4065687	Пылезащитное уплотнение	6
05	9735190	Тяга	1
06	4257933	Тяга	1
07	8064746	Тяга в сборе	1
07A	1022045	Тяга	1
07B	4065687	Пылезащитное уплотнение	6
07C	4344899	Втулка	2
07D	4344898	Втулка	2
07E	J75481	Пресс-маслёнка	2
08	3076777	Палец	1
09	3075517	Палец	1
10	9737122	Палец	1
11	3037082	Палец	1
12	9737123	Палец	1
13	9737124	Палец	1
16	4065688	Кольцо	6
18	4065689	Палец	6
21	4296277	Шланг	2
22	4276696	Уплотнительное кольцо	4
23	J75481	Пресс-маслёнка	2
27	4189602	Адаптер	2
27A	4506418	Уплотнительное кольцо	1
29	4138938	Уплотнительное кольцо	2
33	4366693	Упорная пластина	2
34	4370472	Упорная пластина	1
35	4366694	Упорная пластина	2
36	4367411	Упорная пластина	1
37	4366693	Упорная пластина	6
38	94-2010	Пробка	2
40	4227083	Нейлоновый шланг	1
41	4154656	Угловой штуцер	1
42	4154651	Адаптер	1
43	4130169	Штуцер трубки	2
44	4271447	Трубка	1
45	4000854	Зажим трубка	1
46	M430610	Винт	1
47	J75581	Пресс-маслёнка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
