Крышка (5) — HITACHI EX140US-5

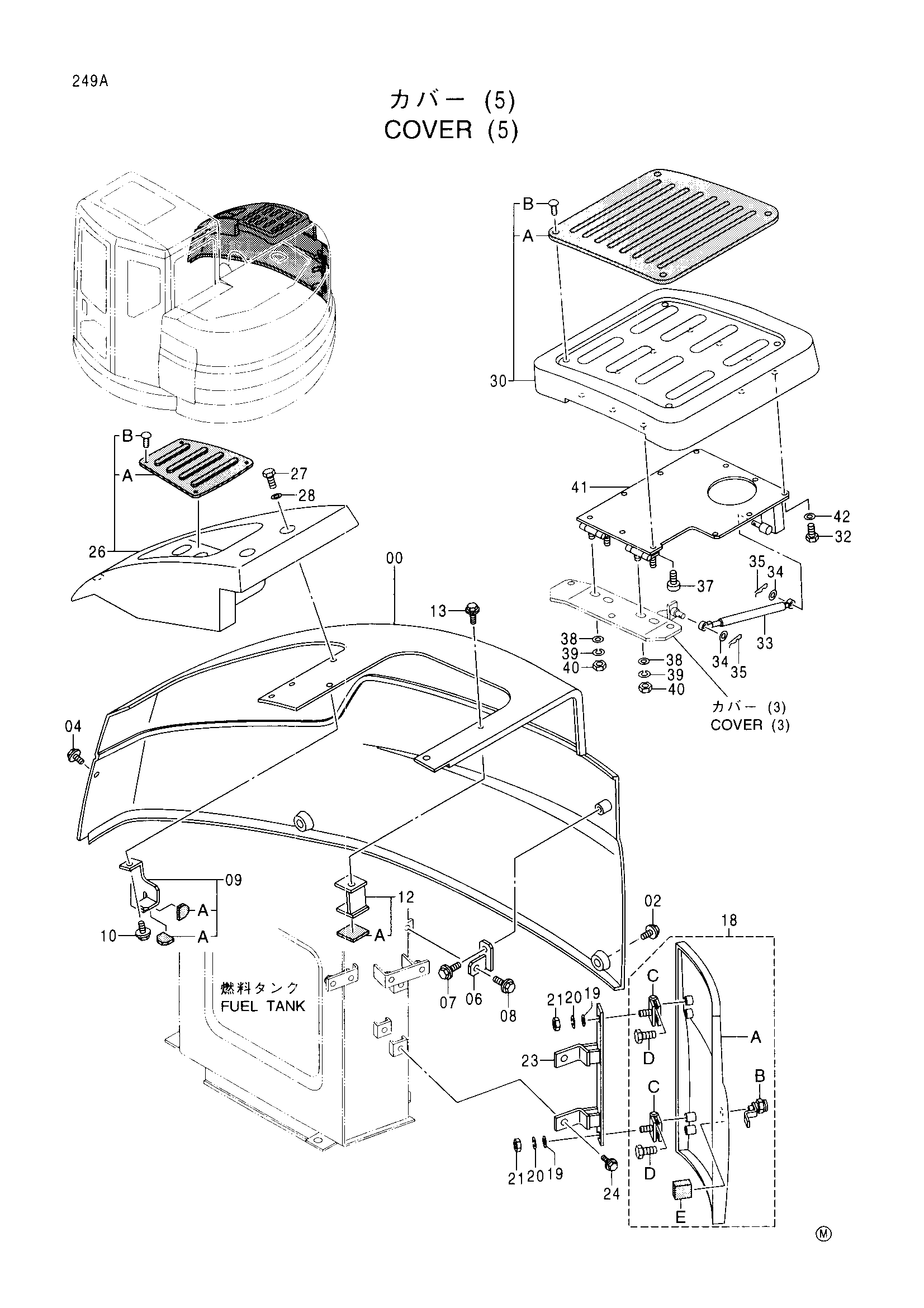

Заводская схема «Крышка (5)» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006756 | Крышка | 1 |
| 02 | J021030 | Болт с шайбой | 2 |
| 04 | J021030 | Болт с шайбой | 4 |
| 06 | 9753851 | Кронштейн | 1 |
| 07 | J021020 | Болт с шайбой | 1 |
| 08 | J031025 | Болт с шайбой | 1 |
| 09 | 8076404 | Кронштейн | 1 |
| 09A | 4421284 | Резиновая прокладка | 2 |
| 10 | J021030 | Болт с шайбой | 1 |
| 12 | 8076405 | Кронштейн | 1 |
| 12A | 4420836 | Резиновая прокладка | 1 |
| 13 | J021030 | Болт с шайбой | 1 |
| 18 | 7038080 | Крышка | 1 |
| 18A | 6018956 | Крышка | 1 |
| 18B | 4363654 | Замок | 1 |
| 18C | 9742424 | Петля | 1 |
| 18D | J900812 | Болт | 4 |
| 18E | 4434575 | Резиновая прокладка | 1 |
| 19 | J217083 | Шайба | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J950010 | Гайка | 2 |
| 23 | 8076406 | Опора | 1 |
| 24 | J021030 | Болт с шайбой | 2 |
| 26 | 5006757 | Крышка | 1 |
| 26A | 3088420 | Резиновая прокладка | 1 |
| 26B | 4439131 | Зажим | 4 |
| 27 | J901045 | Болт | 3 |
| 28 | J222012 | Шайба | 3 |
| 30 | 5006758 | Крышка | 1 |
| 30A | 3088421 | Резиновая прокладка | 1 |
| 30B | 4439131 | Зажим | 4 |
| 32 | J900816 | Болт | 9 |
| 33 | 4433699 | Стойка | 1 |
| 34 | A590108 | Плоская шайба | 2 |
| 35 | 4022697 | Стопорный палец | 2 |
| 37 | M470816 | Винт | 2 |
| 38 | 4345144 | Шайба | 4 |
| 39 | A590908 | Пружинная шайба | 4 |
| 40 | M500807 | Гайка | 4 |
| 41 | 7038291 | Кронштейн | 1 |
| 42 | A590108 | Плоская шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
