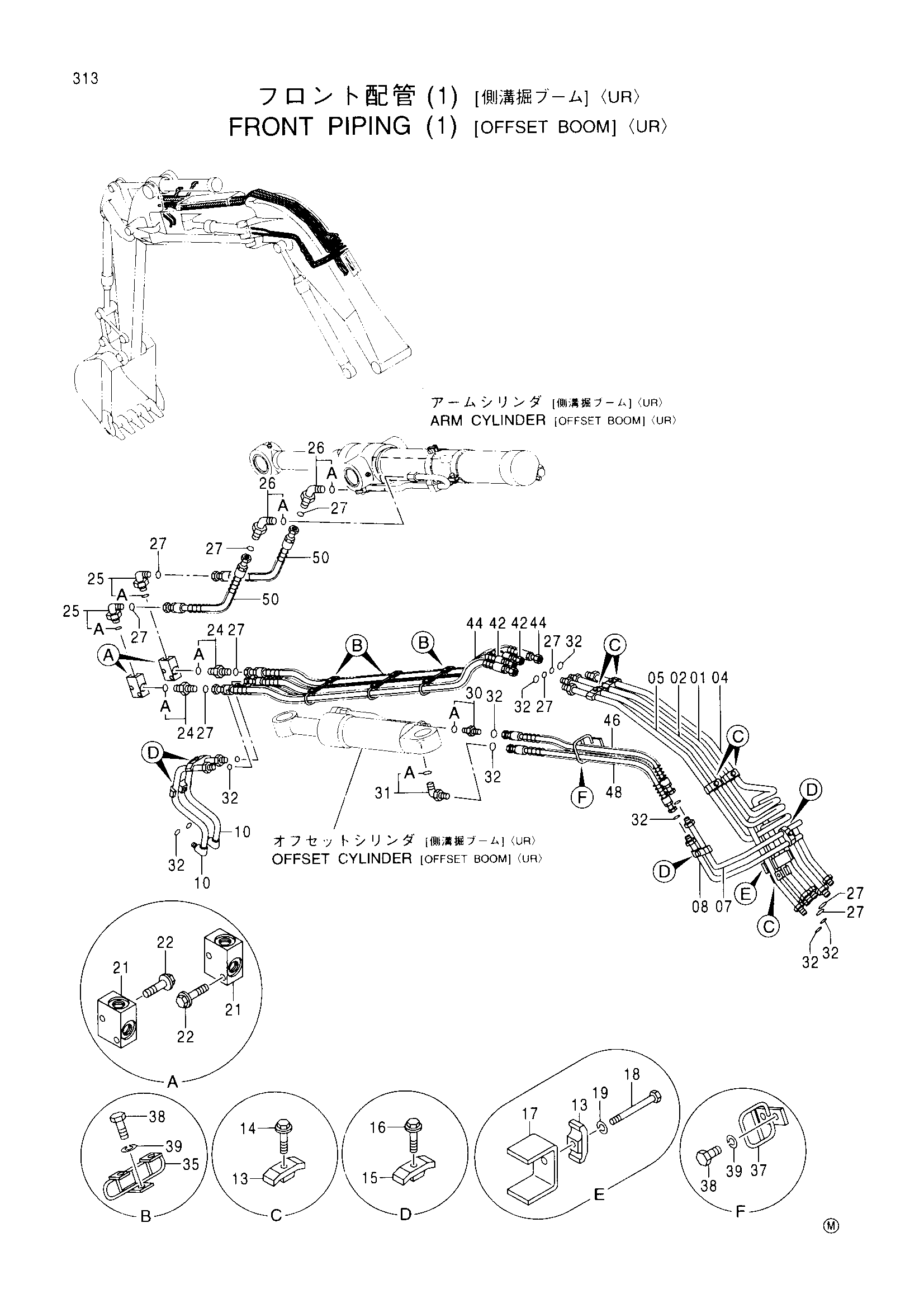

Передний трубопроводы (1)<смещаемый стрела><UR> — HITACHI EX140US-5
Заводская схема «Передний трубопроводы (1)<смещаемый стрела><UR>» для HITACHI EX140US-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7037222 | Трубка | 1 |
| 02 | 7037223 | Трубка | 1 |
| 04 | 7037224 | Трубка | 1 |
| 05 | 7037225 | Трубка | 1 |
| 07 | 8077611 | Трубка | 1 |
| 08 | 8077663 | Трубка | 1 |
| 10 | 8076628 | Трубка | 2 |
| 13 | 4141806 | Хомут трубки | 6 |
| 14 | J011260 | Болт с шайбой | 5 |
| 15 | 4189858 | Хомут трубки | 4 |
| 16 | J011250 | Болт с шайбой | 4 |
| 17 | 4421514 | Проставка | 1 |
| 18 | J901202 | Болт | 1 |
| 19 | A590912 | Пружинная шайба | 1 |
| 21 | 4429670 | Блок | 2 |
| 22 | J011070 | Болт с шайбой | 4 |
| 24 | 4189619 | Адаптер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4157562 | Угловой штуцер | 2 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4252193 | Угловой штуцер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 10 |
| 30 | 4189602 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4200580 | Угловой штуцер | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4138938 | Уплотнительное кольцо | 14 |
| 35 | 8078285 | Кронштейн | 3 |
| 37 | 9754500 | Кронштейн | 1 |
| 38 | J901225 | Болт | 8 |
| 39 | A590912 | Пружинная шайба | 8 |
| 42 | 4429999 | Шланг | 2 |
| 44 | 4429998 | Шланг | 2 |
| 46 | 4428913 | Шланг | 1 |
| 48 | 4428914 | Шланг | 1 |
| 50 | 4425333 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX140US-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
