Пилотный трубопроводы (4) — HITACHI EX135USRK

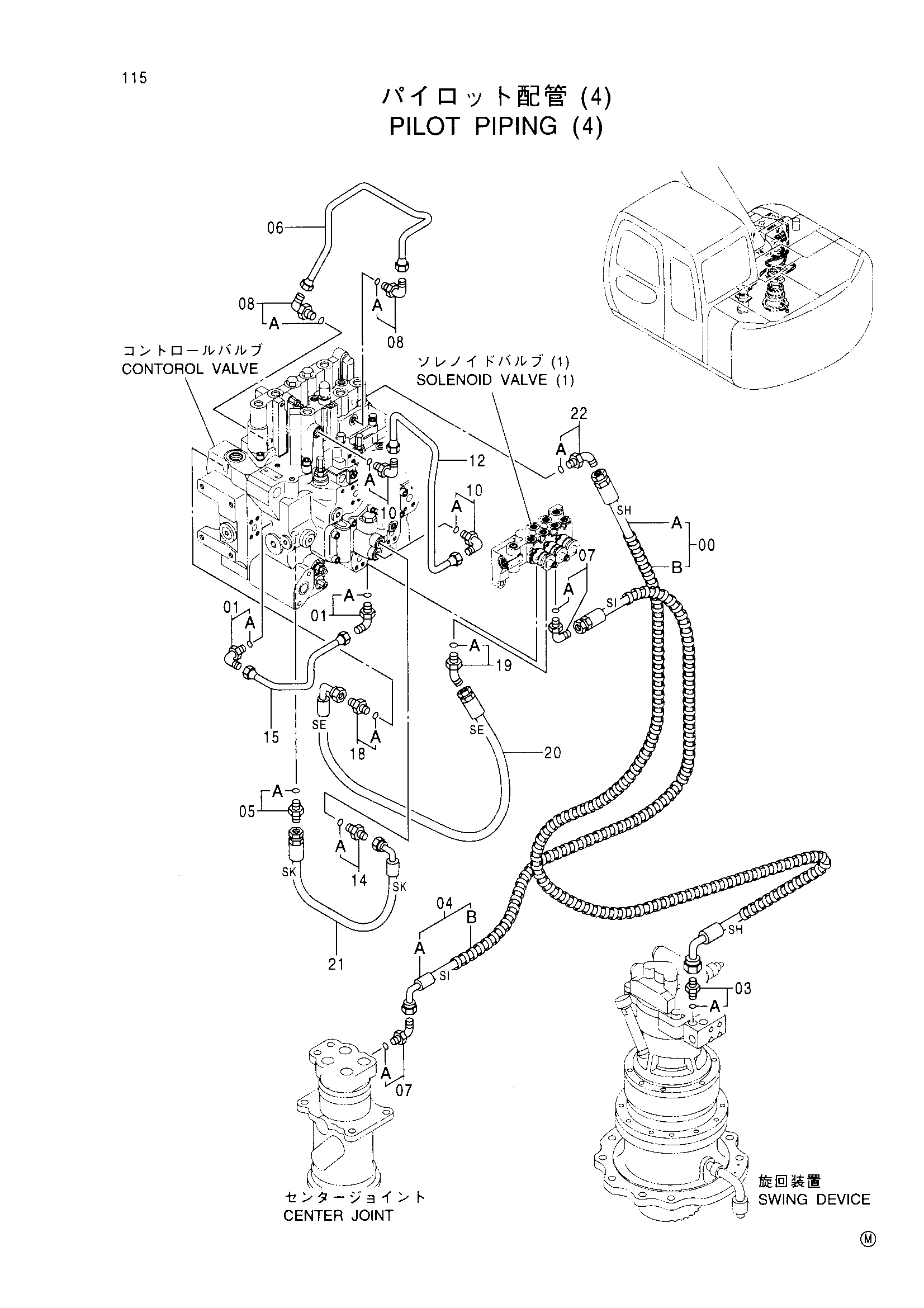

Заводская схема «Пилотный трубопроводы (4)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9174703 | Шланг в сборе | 1 |
| 00A | 4408770 | Шланг (SH) | 1 |
| 00B | 4327293 | Защитный кожух | 5 |
| 01 | 4293950 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4200465 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 9174704 | Шланг в сборе | 1 |
| 04A | 4408771 | Шланг (SI) | 1 |
| 04B | 4327293 | Защитный кожух | 3 |
| 05 | 4200468 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 3083749 | Трубка | 1 |
| 07 | 4154670 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4293950 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4293950 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4350072 | Трубка | 1 |
| 14 | 4200465 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4348612 | Трубка | 1 |
| 18 | 4200465 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4193826 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4366274 | Шланг (SE) | 1 |
| 21 | 4366273 | Шланг (SK) | 1 |
| 22 | 4154670 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
