Напорный трубопроводы — HITACHI EX135USRK

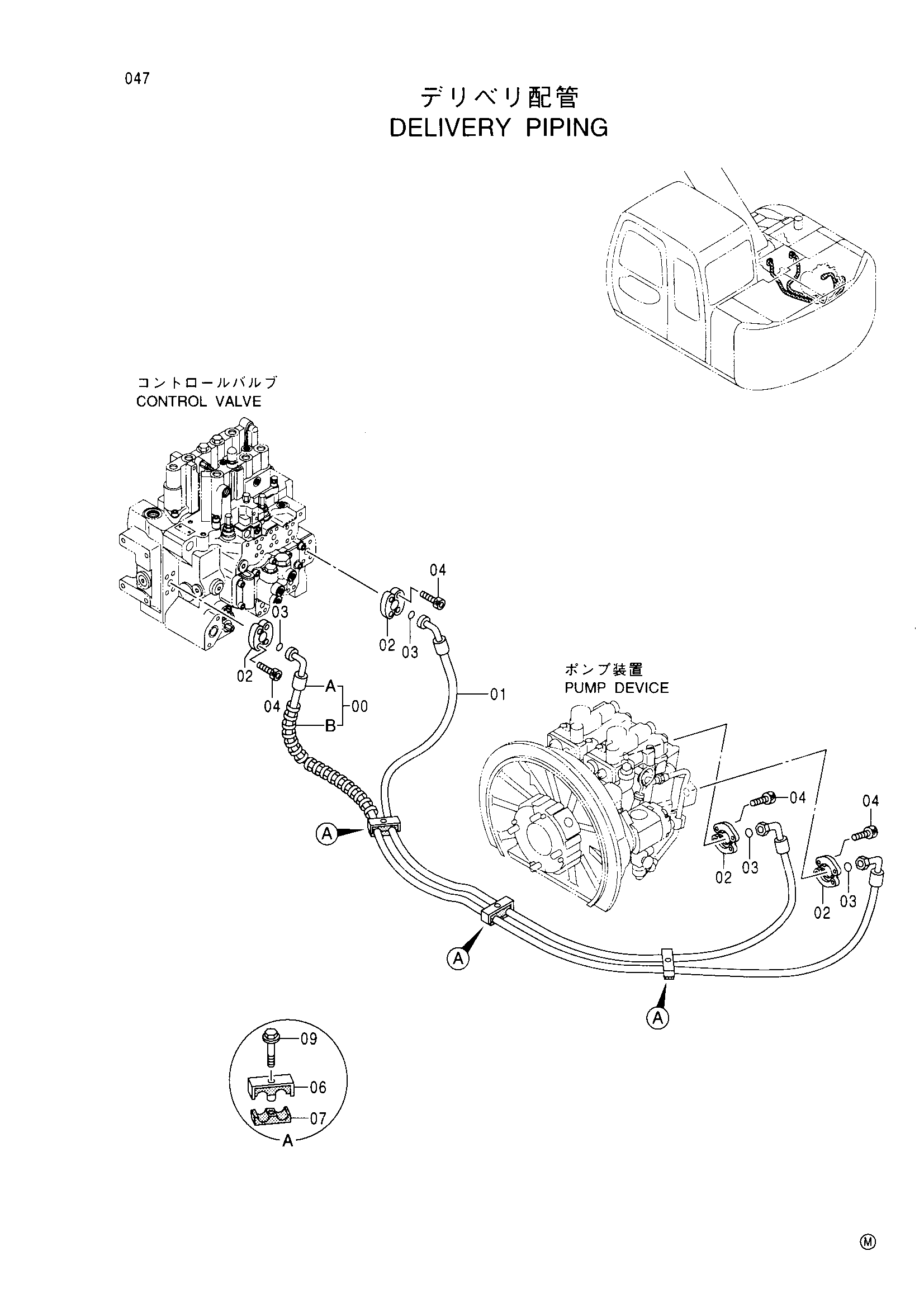

Заводская схема «Напорный трубопроводы» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9175050	Шланг в сборе	1
00A	4409288	Шланг	1
00B	4327294	Защитный кожух	2
01	4409290	Шланг	1
02	4506459	Разъёмный фланец	8
03	971489	Уплотнительное кольцо	4
04	J781035	Болт с внутренним шестигранником	16
06	4285723	Хомут трубки	3
07	4285722	Резиновая прокладка	3
09	J011270	Болт с шайбой	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
