Многофункциональный рычаг трубопроводы (3) — HITACHI EX135USRK

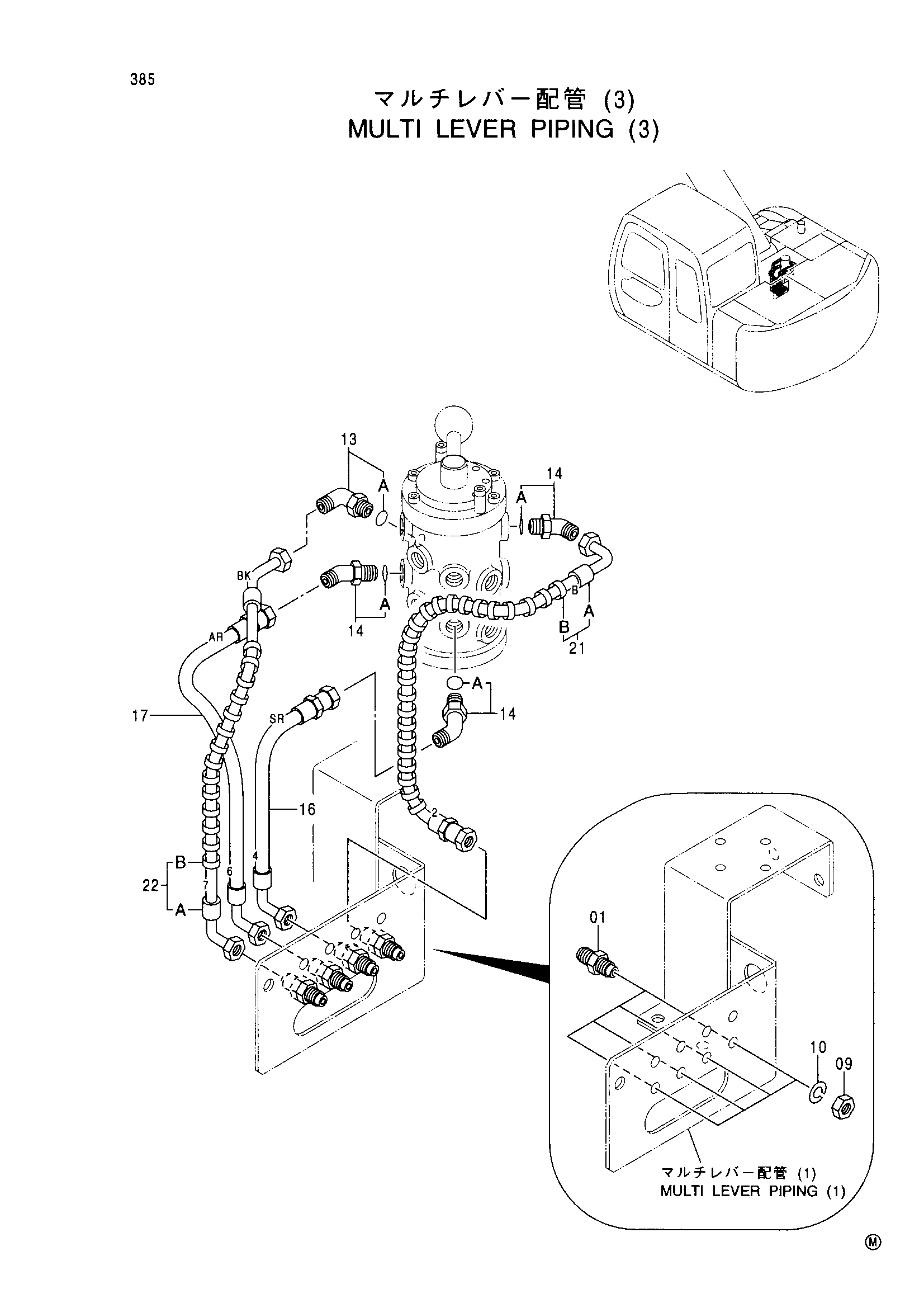

Заводская схема «Многофункциональный рычаг трубопроводы (3)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 4 |
| 09 | 4202531 | Гайка | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 13 | 4154671 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 3 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4410485 | Шланг (SR, 4) | 1 |
| 17 | 4410486 | Шланг (AR, 6) | 1 |
| 21 | 9175550 | Шланг в сборе | 1 |
| 21A | 4410490 | Шланг (B, 2) | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 22 | 9175551 | Шланг в сборе | 1 |
| 22A | 4410491 | Шланг (BK, 7) | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
