Пилотный трубопроводы (12)<с отвал> — HITACHI EX135USRK

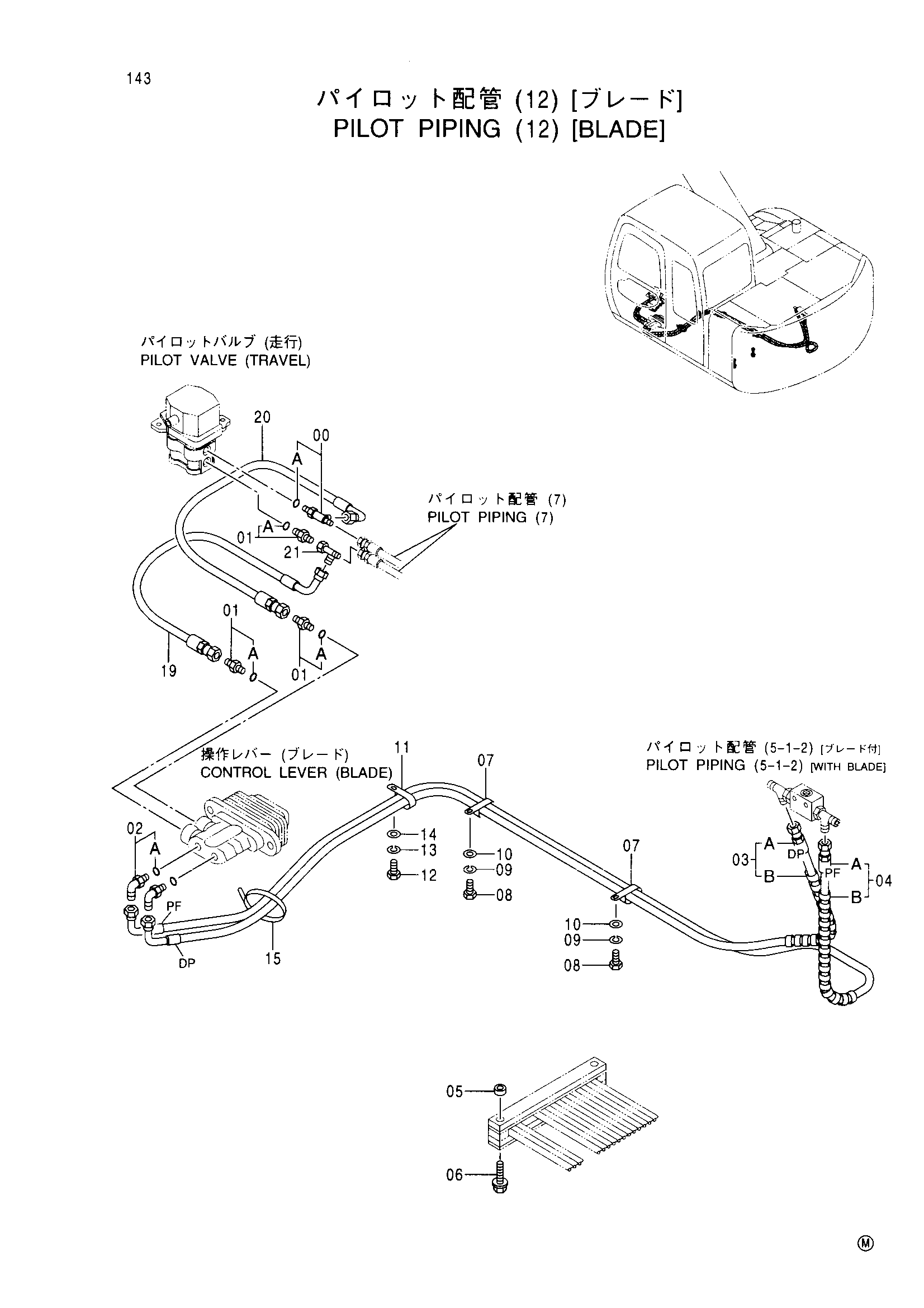

Заводская схема «Пилотный трубопроводы (12)<с отвал>» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4207300 | Тройник | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4200467 | Адаптер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4156434 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 9182969 | Шланг в сборе | 1 |
| 03A | 4419690 | Шланг (DP) | 1 |
| 03B | 4327294 | Защитный кожух | 1 |
| 04 | 9182872 | Шланг в сборе | 1 |
| 04A | 4351920 | Шланг (PF) | 1 |
| 04B | 4327294 | Защитный кожух | 1 |
| 05 | 4383308 | Проставка | 2 |
| 06 | J021045 | Болт с шайбой | 2 |
| 07 | 4190282 | Зажим | 2 |
| 08 | J901020 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 10 | A590110 | Плоская шайба | 2 |
| 11 | 4190282 | Зажим | 1 |
| 12 | J901020 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 14 | A590110 | Плоская шайба | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 19 | 4282194 | Шланг | 1 |
| 20 | 4332940 | Шланг | 1 |
| 21 | 4246672 | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
