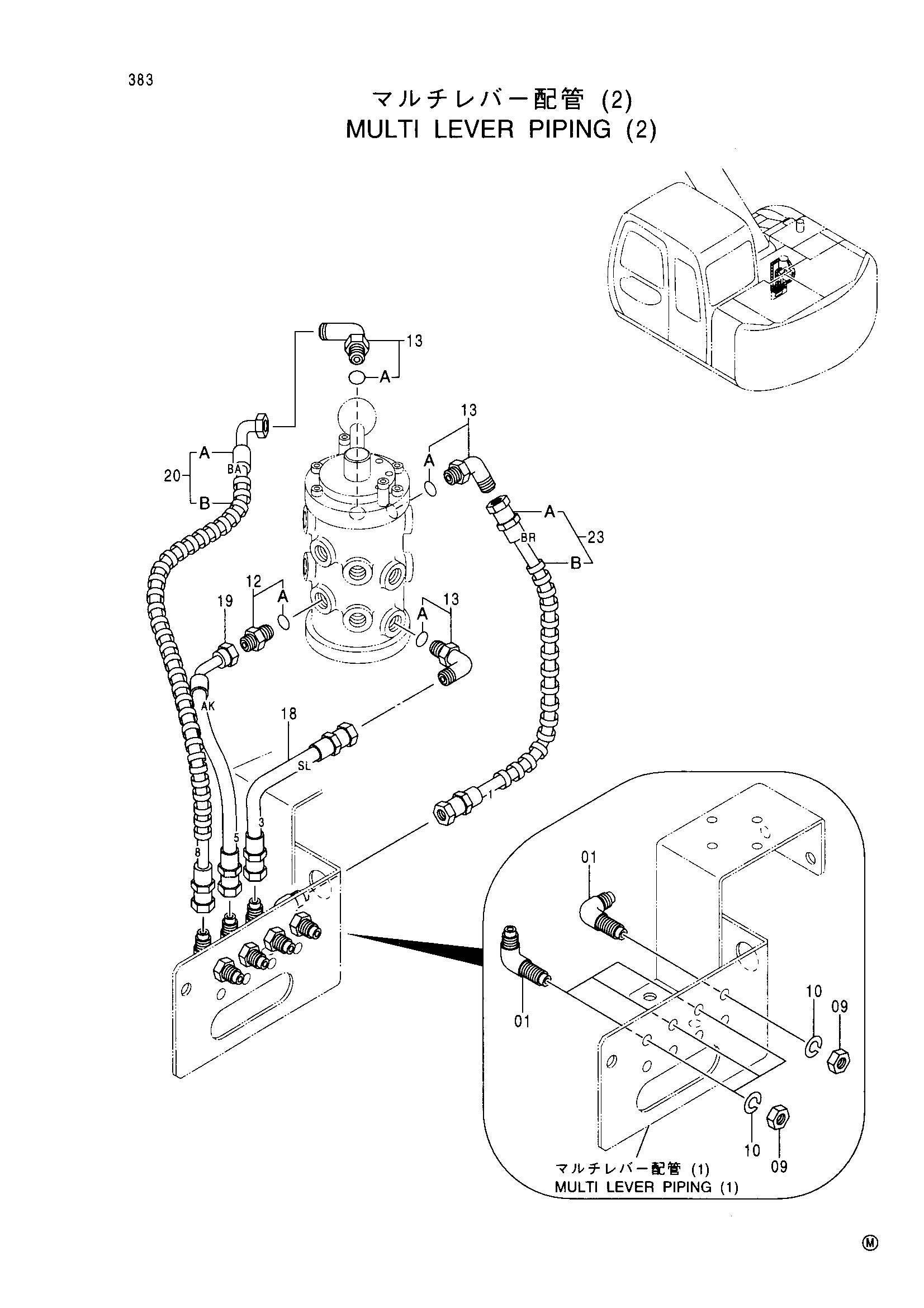

Многофункциональный рычаг трубопроводы (2) — HITACHI EX135USRK
Заводская схема «Многофункциональный рычаг трубопроводы (2)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4285863 | Угловой штуцер | 4 |
| 09 | 4202531 | Гайка | 4 |
| 10 | A590914 | Пружинная шайба | 4 |
| 12 | 4200466 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 3 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4410487 | Шланг (SL, 3) | 1 |
| 19 | 4410488 | Шланг (AK, 5) | 1 |
| 20 | 9175549 | Шланг в сборе | 1 |
| 20A | 4410489 | Шланг (BA, 8) | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 23 | 9175552 | Шланг в сборе | 1 |
| 23A | 4410492 | Шланг (BR, 1) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
