Пилотный трубопроводы (10) — HITACHI EX135USRK

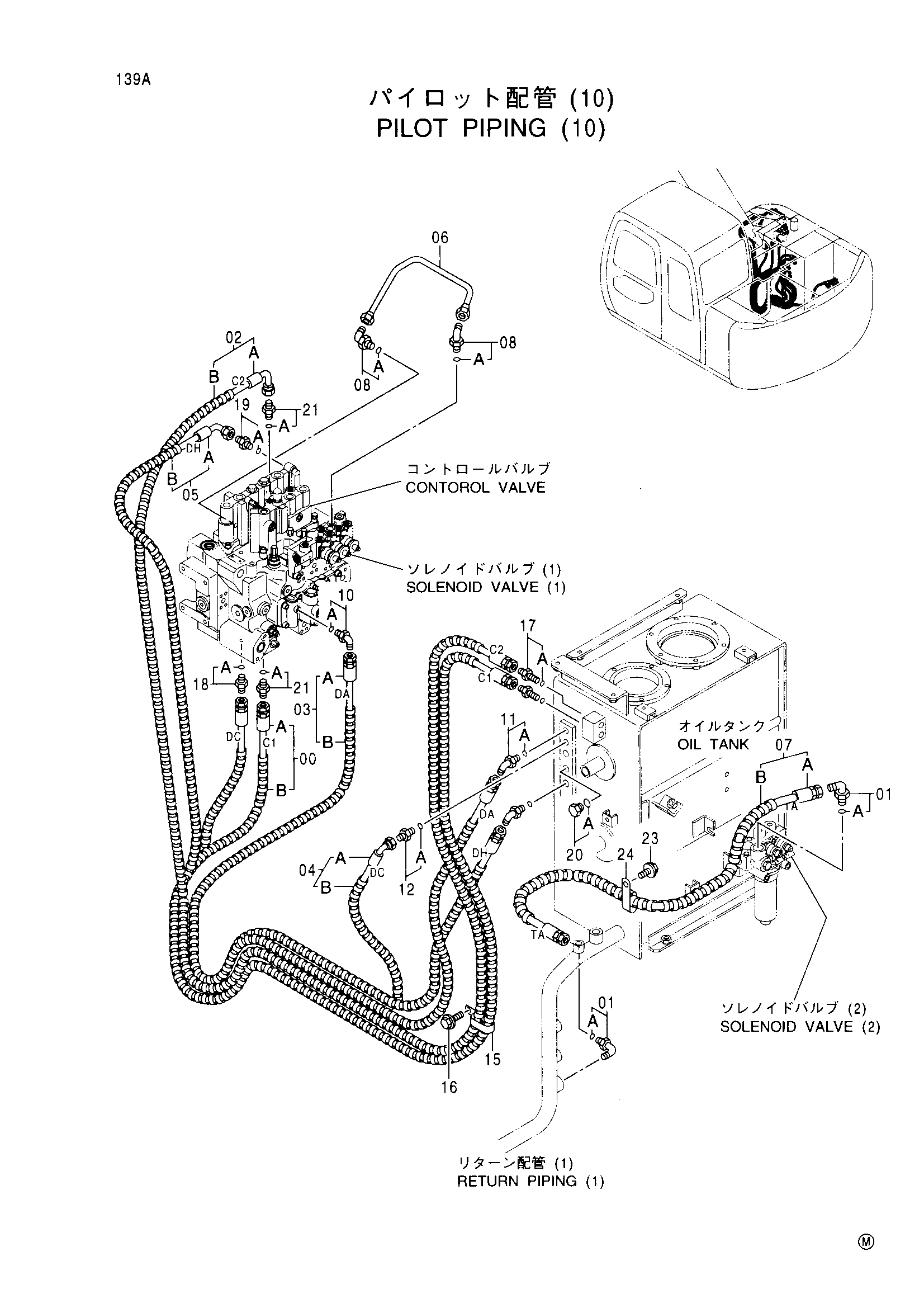

Заводская схема «Пилотный трубопроводы (10)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9174716 | Шланг в сборе | 1 |
| 00A | 4408786 | Шланг (C1) | 1 |
| 00B | 4327293 | Защитный кожух | 4 |
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 9174717 | Шланг в сборе | 1 |
| 02A | 4408787 | Шланг (C2) | 1 |
| 02B | 4327293 | Защитный кожух | 4 |
| 03 | 9174718 | Шланг в сборе | 1 |
| 03A | 4408788 | Шланг (DA) | 1 |
| 03B | 4327293 | Защитный кожух | 4 |
| 04 | 9174719 | Шланг в сборе | 1 |
| 04A | 4408789 | Шланг (DC) | 1 |
| 04B | 4327293 | Защитный кожух | 4 |
| 05 | 9174720 | Шланг в сборе | 1 |
| 05A | 4408790 | Шланг (DH) | 1 |
| 05B | 4327293 | Защитный кожух | 5 |
| 06 | 4408313 | Трубка | 1 |
| 07 | 9151258 | Шланг в сборе | 1 |
| 07A | 4369382 | Шланг (TA) | 1 |
| 07B | 4327293 | Защитный кожух | 2 |
| 08 | 4293950 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4154670 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4154670 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4200467 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4092534 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4190292 | Зажим | 1 |
| 16 | J011020 | Болт с шайбой | 1 |
| 17 | 4255792 | Адаптер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4200467 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200467 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4200465 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 3011025 | Болт с шайбой | 1 |
| 24 | 4190282 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
