Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX135USRK

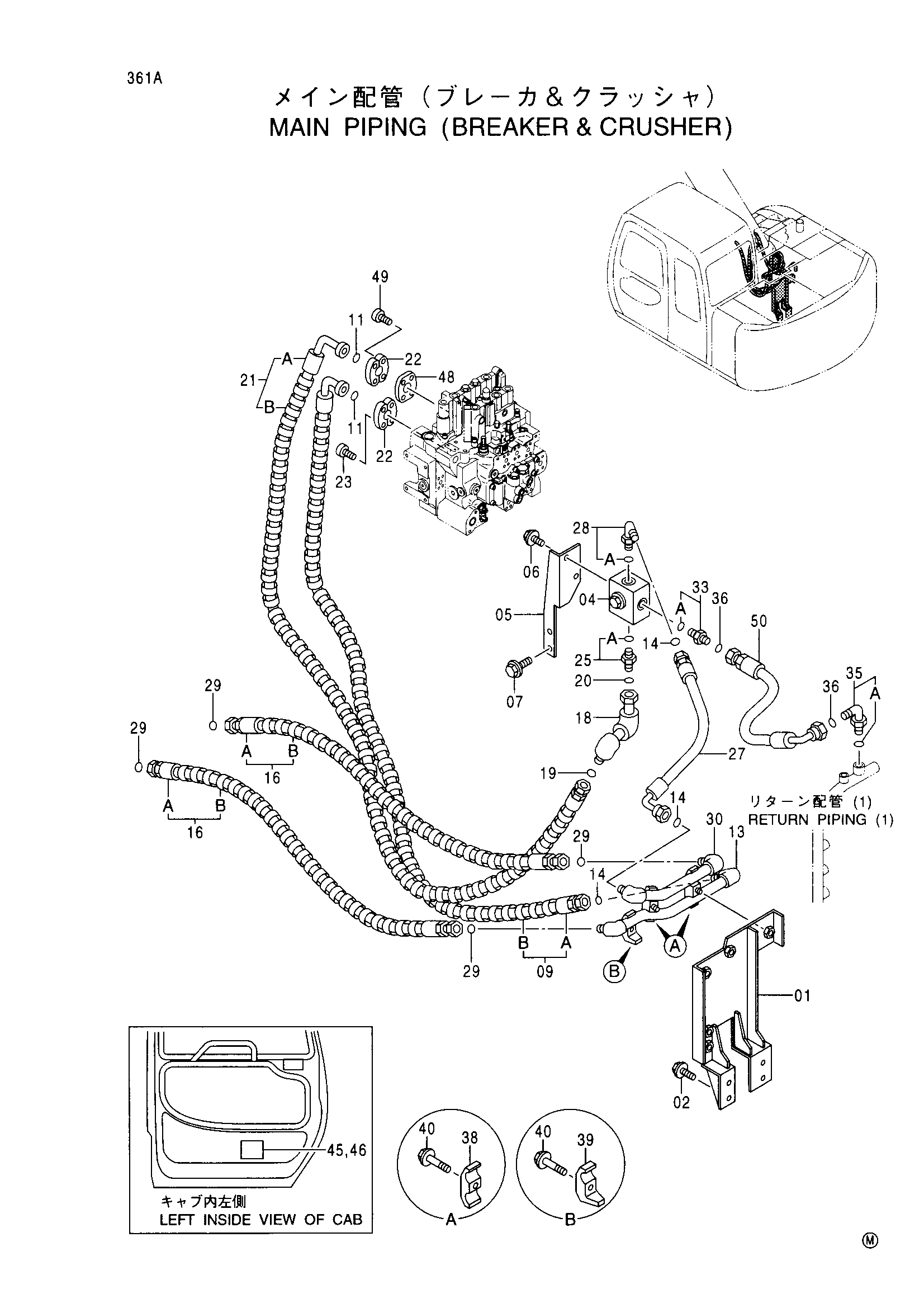

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8074336 | Кронштейн | 1 |
| 02 | J011230 | Болт с шайбой | 4 |
| 04 | 4349920 | Клапан селектор | 1 |
| 05 | 4410579 | Кронштейн | 1 |
| 06 | J011230 | Болт с шайбой | 2 |
| 07 | J011030 | Болт с шайбой | 2 |
| 09 | 9177941 | Шланг в сборе | 1 |
| 09A | 4410726 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 7 |
| 11 | 971489 | Уплотнительное кольцо | 2 |
| 13 | 9751553 | Трубка | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 3 |
| 16 | 9177940 | Шланг в сборе | 2 |
| 16A | 4250060 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 3 |
| 18 | 9751555 | Трубка | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 20 | 4187328 | Уплотнительное кольцо | 1 |
| 21 | 9177942 | Шланг в сборе | 1 |
| 21A | 4410727 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 6 |
| 22 | 986910 | Разъёмный фланец | 4 |
| 23 | J781030 | Болт с внутренним шестигранником | 4 |
| 25 | 4189535 | Адаптер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4402860 | Шланг | 1 |
| 28 | 4202113 | Угловой штуцер | 1 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 4 |
| 30 | 9751554 | Трубка | 1 |
| 33 | 4189537 | Адаптер | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4157562 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
| 38 | 4189859 | Хомут трубки | 2 |
| 39 | 4190126 | Хомут трубки | 1 |
| 40 | J011265 | Болт с шайбой | 3 |
| 45 | 4245076 | Информационная табличка | 1 |
| 46 | 4245758 | Информационная табличка | 1 |
| 48 | 3085102 | Фланец | 1 |
| 49 | J781040 | Болт с внутренним шестигранником | 4 |
| 50 | 4264170 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
