Электрооборудование (D) — HITACHI EX135USRK

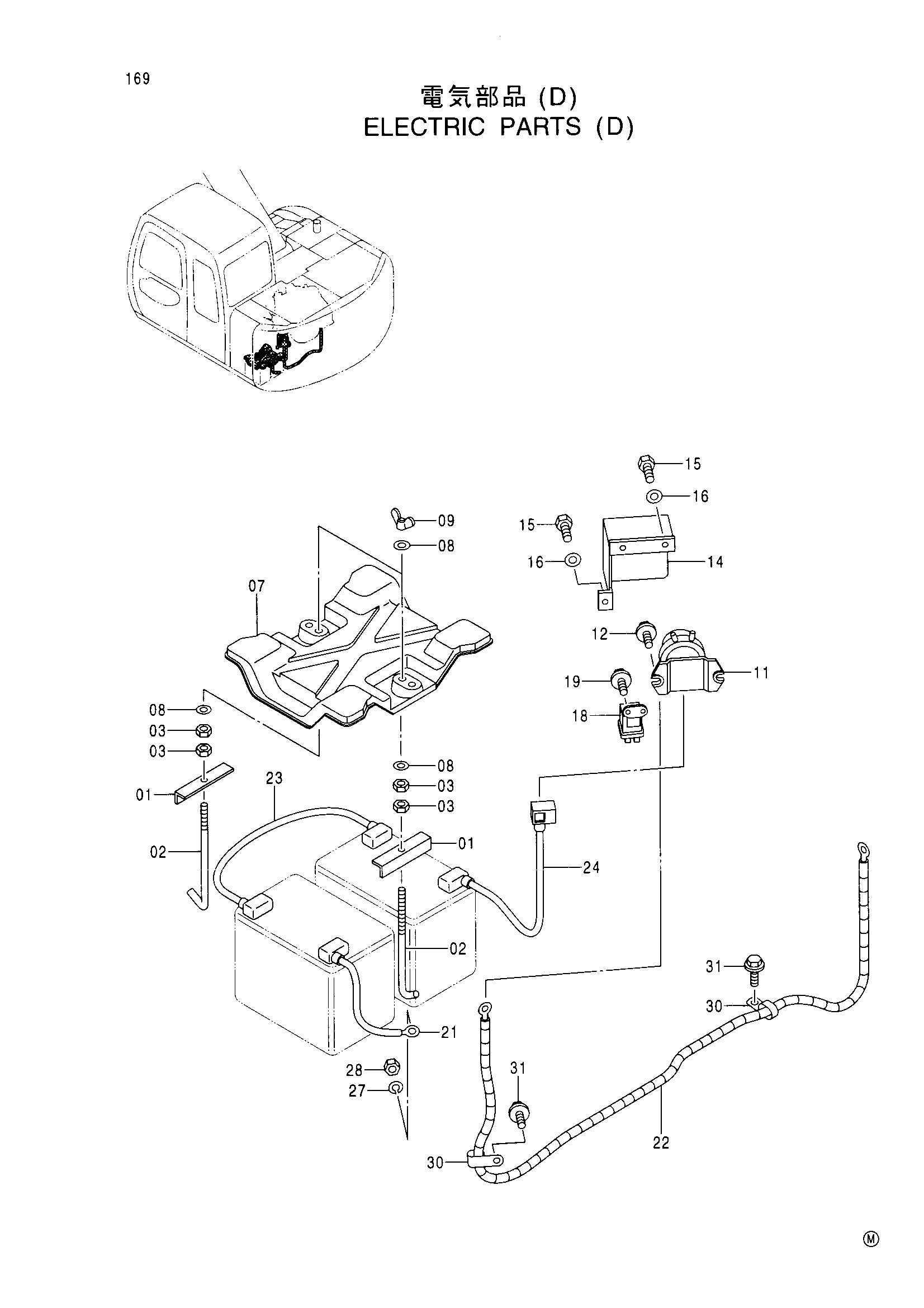

Заводская схема «Электрооборудование (D)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4257035 | Опора | 2 |
| 02 | 4359331 | Болт крюк | 2 |
| 03 | J950010 | Гайка | 4 |
| 07 | 4351057 | Крышка аккумулятор | 1 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | M570010 | Гайка винг | 2 |
| 11 | 4255762 | Реле аккумулятор | 1 |
| 12 | J020830 | Болт с шайбой | 2 |
| 14 | 3080494 | Крышка | 1 |
| 15 | J900816 | Болт | 3 |
| 16 | A590108 | Плоская шайба | 3 |
| 18 | 4251587 | Реле | 1 |
| 19 | J020620 | Болт с шайбой | 2 |
| 21 | 4258420 | Жгут проводов | 1 |
| 22 | 4341875 | Жгут проводов | 1 |
| 23 | 4350738 | Жгут проводов | 1 |
| 24 | 4350737 | Жгут проводов | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 28 | J950010 | Гайка | 1 |
| 30 | 4190292 | Зажим | 2 |
| 31 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
