Обратный трубопроводы (1) — HITACHI EX135USRK

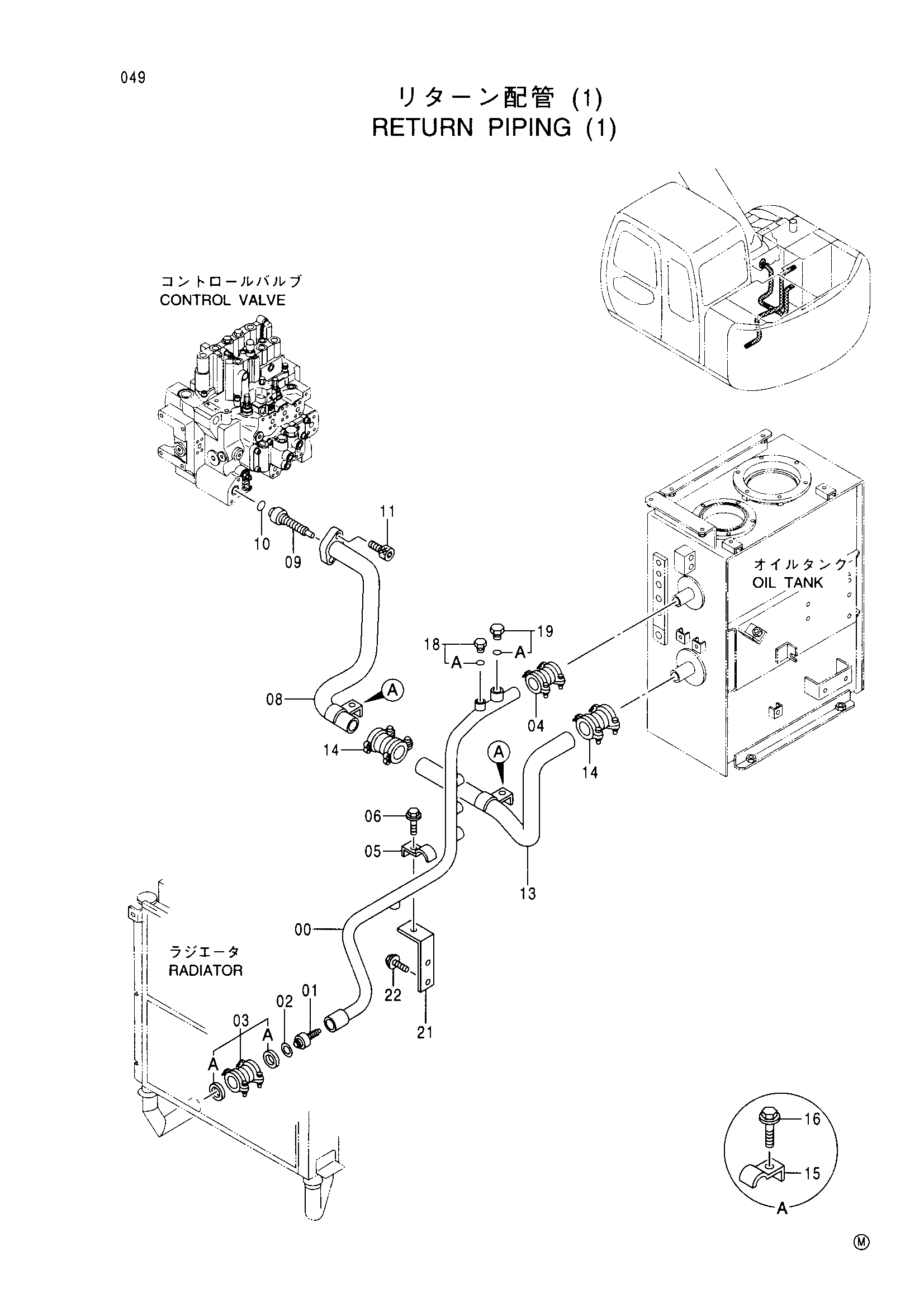

Заводская схема «Обратный трубопроводы (1)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035391 | Обратная трубка | 1 |
| 01 | 4276584 | Клапан | 1 |
| 02 | 991718 | Стопорное кольцо | 1 |
| 03 | 4067834 | Муфта | 1 |
| 03A | 4196260 | Уплотнение | 2 |
| 04 | 4071213 | Муфта | 1 |
| 05 | 4190127 | Хомут трубки | 1 |
| 06 | J011270 | Болт с шайбой | 1 |
| 08 | 7035402 | Обратная трубка | 1 |
| 09 | 4266481 | Клапан | 1 |
| 10 | A811040 | Уплотнительное кольцо | 1 |
| 11 | J781040 | Болт с внутренним шестигранником | 2 |
| 13 | 3083657 | Обратная трубка | 1 |
| 14 | 4069801 | Муфта | 2 |
| 15 | 4053698 | Хомут трубки | 2 |
| 16 | J011270 | Болт с шайбой | 2 |
| 18 | 4092534 | Пробка | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4174542 | Пробка | 1 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 9751262 | Кронштейн | 1 |
| 22 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
