Пилотный трубопроводы (5-1-3)<с отвал> — HITACHI EX135USRK

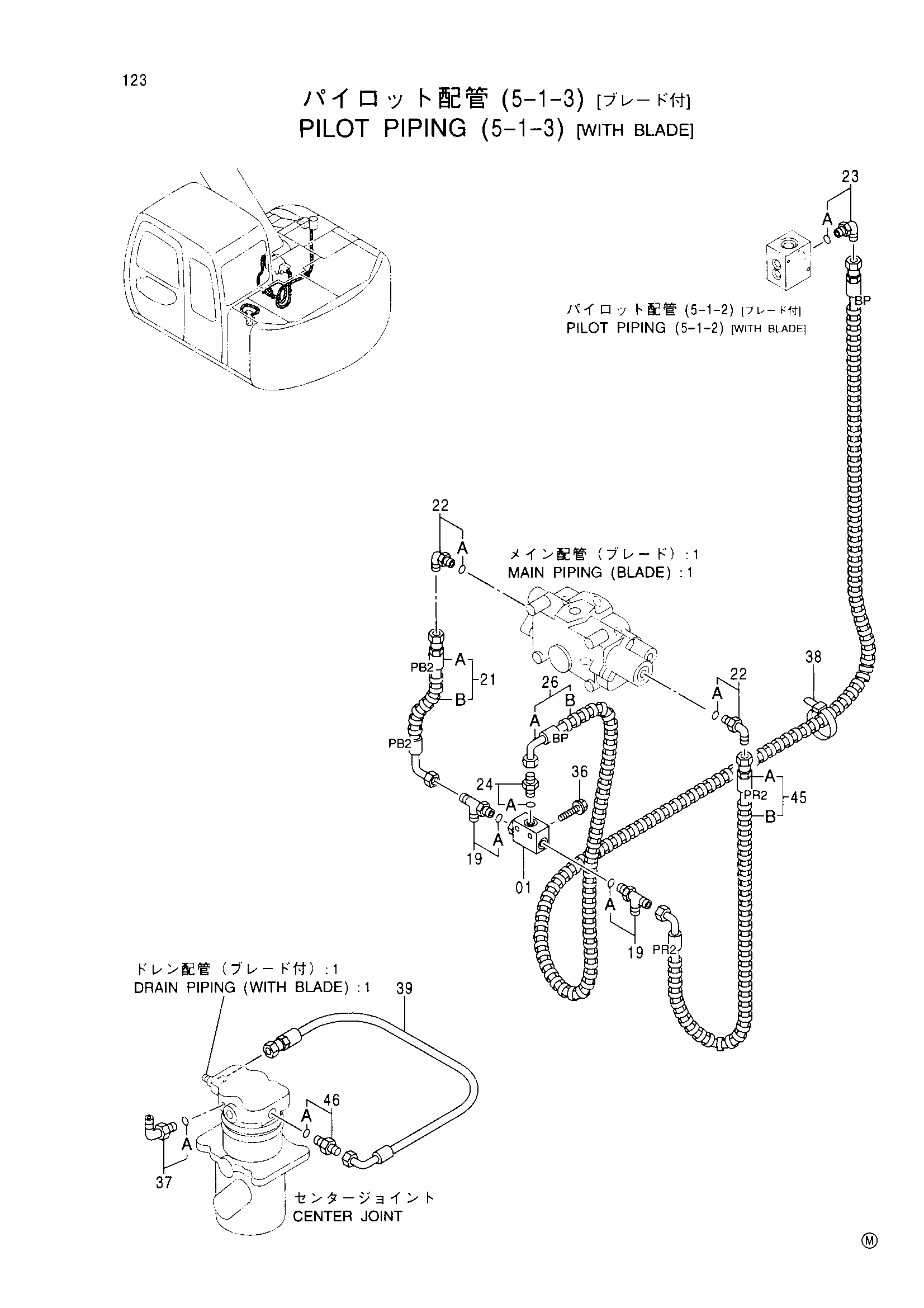

Заводская схема «Пилотный трубопроводы (5-1-3)<с отвал>» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203447 | Челночный клапан | 1 |
| 19 | 4207300 | Тройник | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 9183142 | Шланг в сборе | 1 |
| 21A | 4419616 | Шланг (PB2) | 1 |
| 21B | 4327294 | Защитный кожух | 1 |
| 22 | 4154671 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4156434 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200467 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 9180679 | Шланг в сборе | 1 |
| 26A | 4419621 | Шланг (BP) | 1 |
| 26B | 4327293 | Защитный кожух | 5 |
| 36 | J010855 | Болт с шайбой | 2 |
| 37 | 4154670 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4055312 | Ленточный зажим | 1 |
| 39 | 4300565 | Шланг | 1 |
| 45 | 9181919 | Шланг в сборе | 1 |
| 45A | 4419605 | Шланг (PR2) | 1 |
| 45B | 4327293 | Защитный кожух | 2 |
| 46 | 4200466 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
