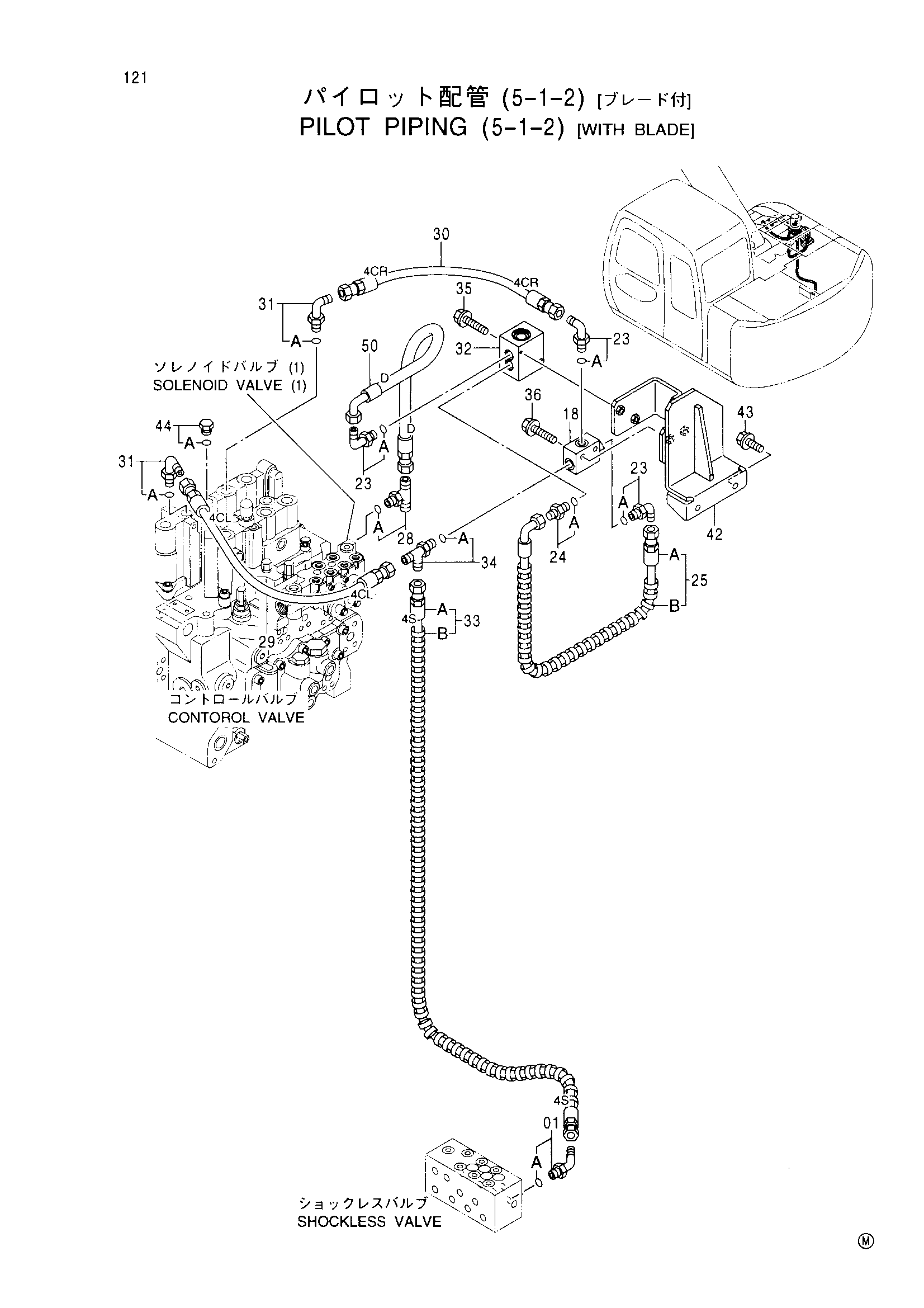

Пилотный трубопроводы (5-1-2)<с отвал> — HITACHI EX135USRK
Заводская схема «Пилотный трубопроводы (5-1-2)<с отвал>» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190244 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4203447 | Челночный клапан | 1 |
| 23 | 4156434 | Угловой штуцер | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200467 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 9180677 | Шланг в сборе | 1 |
| 25A | 4282194 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 28 | 4208472 | Тройник | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4419622 | Шланг (4CL) | 1 |
| 30 | 4419623 | Шланг (4CR) | 1 |
| 31 | 4208913 | Угловой штуцер | 2 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4203446 | Клапан | 1 |
| 33 | 9180684 | Шланг в сборе | 1 |
| 33A | 4419680 | Шланг (4S) | 1 |
| 33B | 4327293 | Защитный кожух | 3 |
| 34 | 4207300 | Тройник | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | J010855 | Болт с шайбой | 2 |
| 36 | J010855 | Болт с шайбой | 2 |
| 42 | 7036552 | Кронштейн | 1 |
| 43 | J011025 | Болт с шайбой | 2 |
| 44 | 4092534 | Пробка | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4419641 | Шланг (D) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
