Многофункциональный рычаг трубопроводы (5) — HITACHI EX135USRK

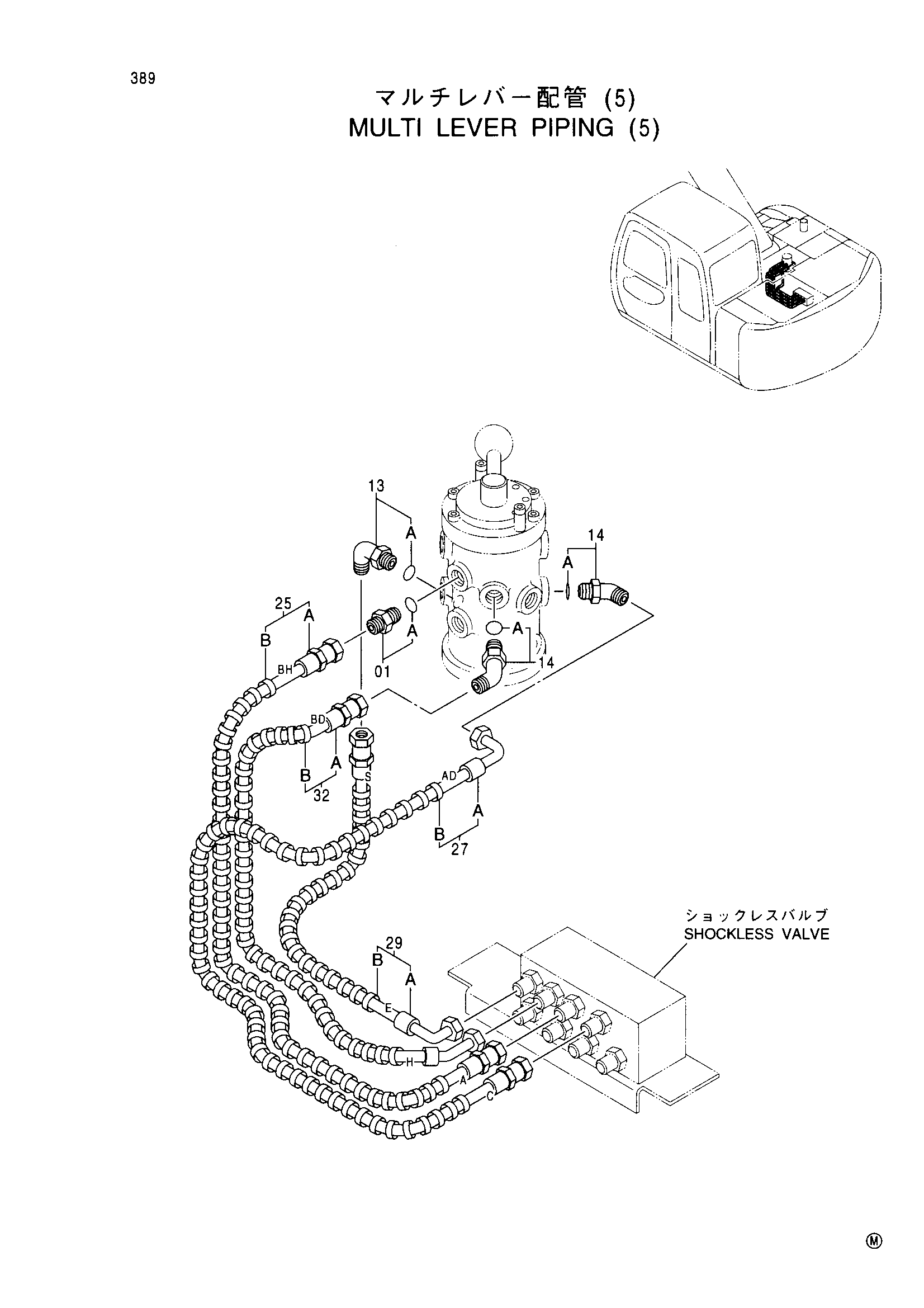

Заводская схема «Многофункциональный рычаг трубопроводы (5)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4154671 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4190244 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 9175553 | Шланг в сборе | 1 |
| 25A | 4410493 | Шланг (BH, A) | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 27 | 9175555 | Шланг в сборе | 1 |
| 27A | 4410495 | Шланг (AD, C) | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 29 | 9175557 | Шланг в сборе | 1 |
| 29A | 4410497 | Шланг (S, E) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 32 | 9175560 | Шланг в сборе | 1 |
| 32A | 4410500 | Шланг (BD, H) | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
