Основной трубопроводы (отвал): 2 — HITACHI EX135USRK

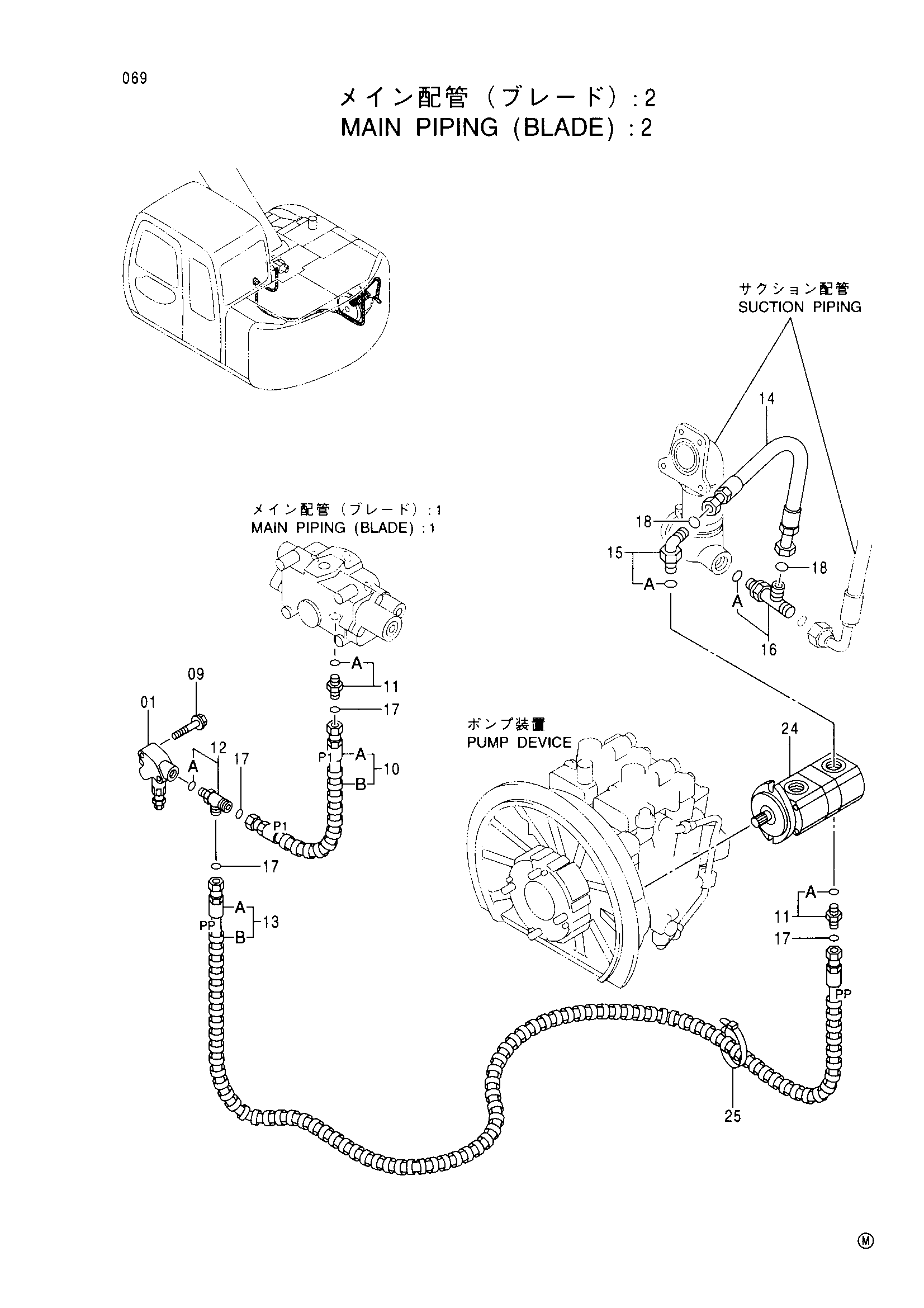

Заводская схема «Основной трубопроводы (отвал): 2» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4342051 | Предохранительный клапан | 1 |
| 09 | J020850 | Болт с шайбой | 2 |
| 10 | 9183143 | Шланг в сборе | 1 |
| 10A | 4419688 | Шланг (P1) | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 4189602 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4205383 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 9180688 | Шланг в сборе | 1 |
| 13A | 4419693 | Шланг (PP) | 1 |
| 13B | 4327294 | Защитный кожух | 5 |
| 14 | 4365779 | Шланг | 1 |
| 15 | 4157562 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4218070 | Тройник | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 4 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 24 | 4278696 | Шестерённый насос | 1 |
| 25 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
