Пилотный трубопроводы (гидромолот и гидроножницы) — HITACHI EX135USRK

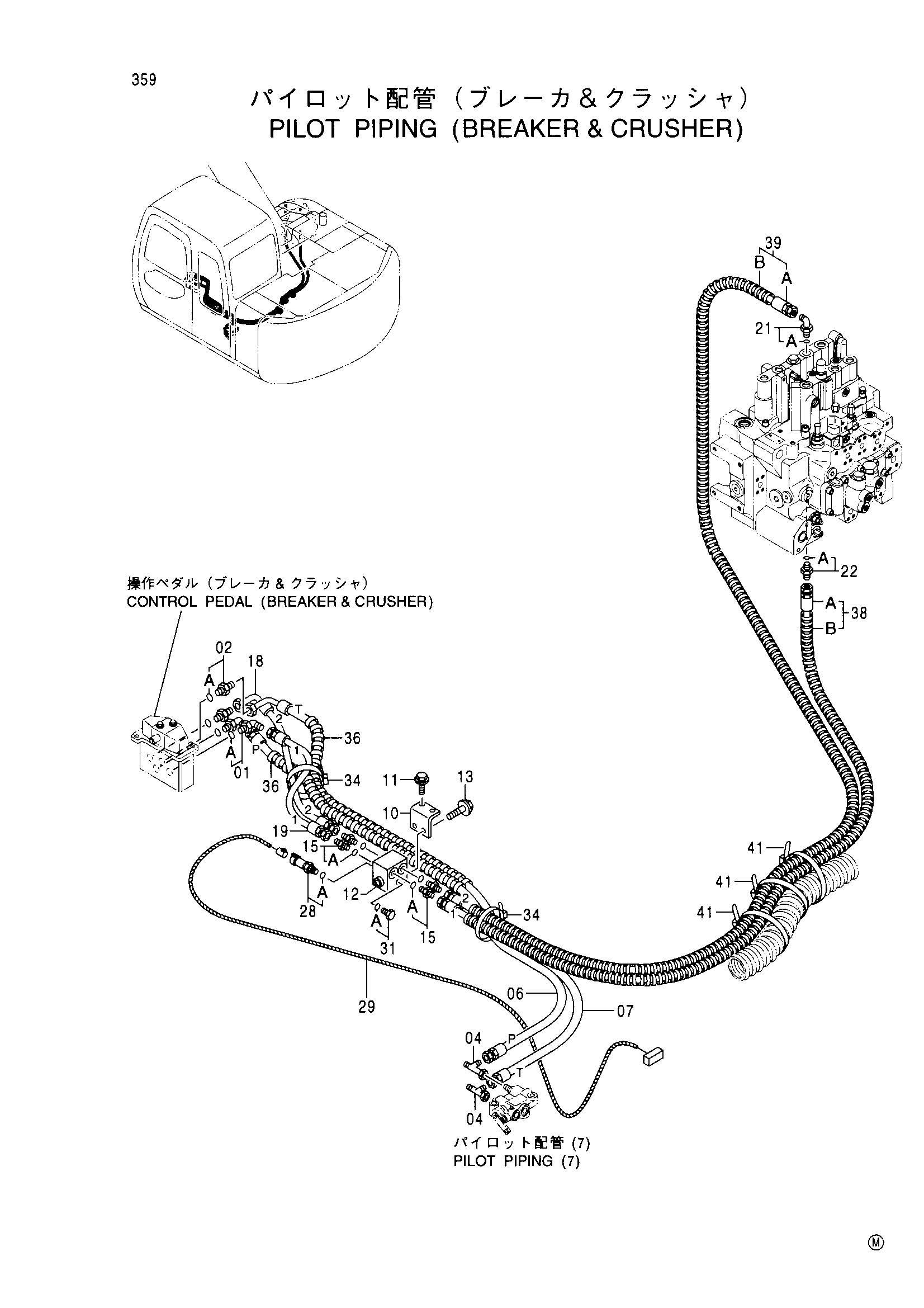

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200467 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4368703 | Шланг | 1 |
| 07 | 4368704 | Шланг | 1 |
| 10 | 9746294 | Кронштейн | 1 |
| 11 | J011030 | Болт с шайбой | 2 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J010816 | Болт с шайбой | 2 |
| 15 | 4200466 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4364795 | Шланг | 1 |
| 19 | 4372796 | Шланг | 1 |
| 21 | 4208913 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4200466 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4332040 | Датчик давления | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4365080 | Жгут проводов | 1 |
| 31 | 4093624 | Пробка | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 36 | 4327293 | Защитный кожух | 2 |
| 38 | 9177925 | Шланг в сборе | 1 |
| 38A | 4367014 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 5 |
| 39 | 9177926 | Шланг в сборе | 1 |
| 39A | 4414625 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 8 |
| 41 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
