Каталог запчастей HITACHI
Рама — HITACHI EX135USRK

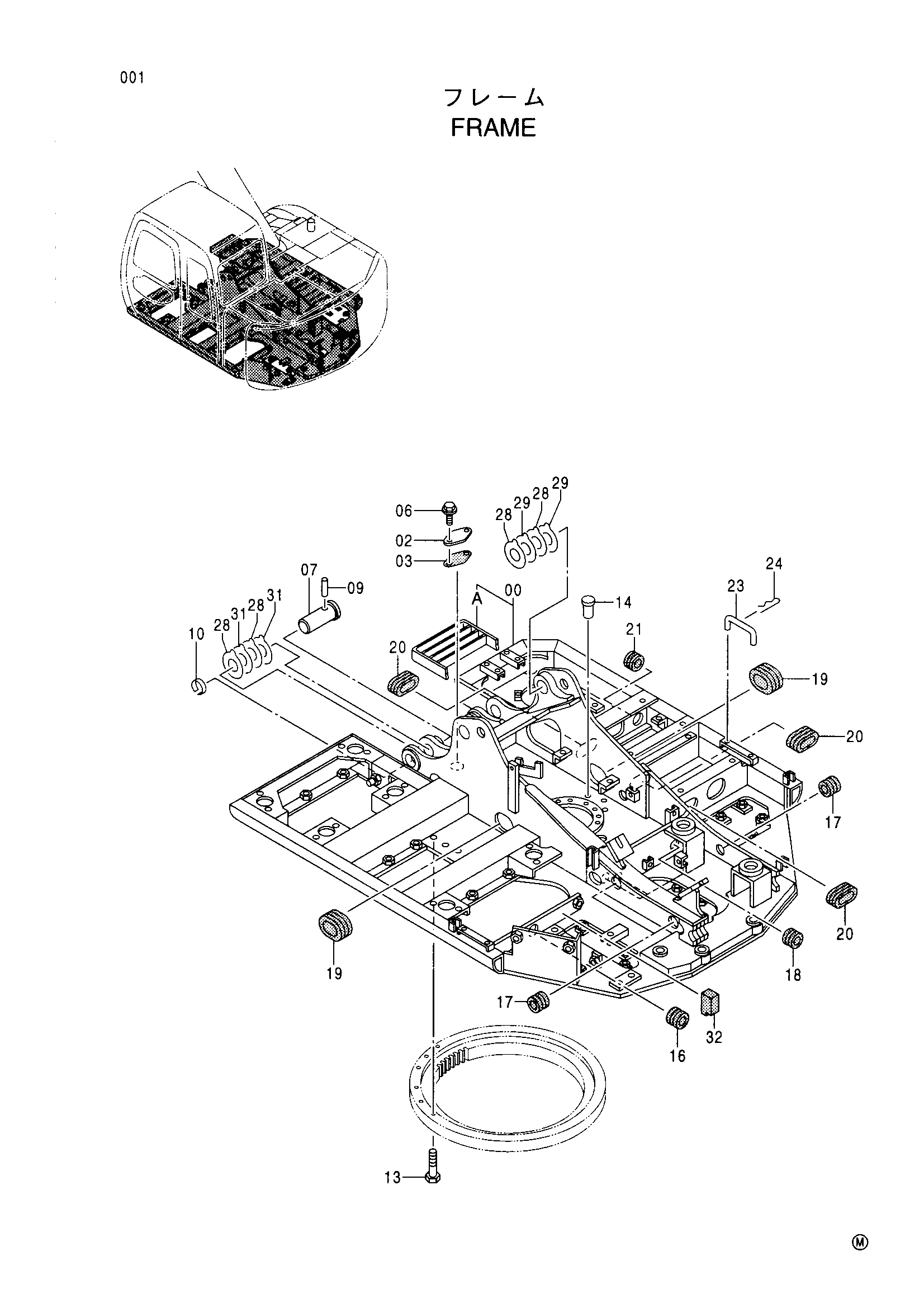

Заводская схема «Рама» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006143 | Рама основной | 1 |
| 00A | 8073740 | Ступень | 1 |
| 02 | 4255799 | Крышка | 1 |
| 03 | 4161735 | Манжета | 1 |
| 06 | J021025 | Болт с шайбой | 2 |
| 07 | 3051616 | Палец | 2 |
| 09 | 4106307 | Палец | 2 |
| 10 | 4098716 | Кольцо | 2 |
| 13 | J921890 | Болт | 30 |
| 14 | 4407705 | Установочный штифт | 3 |
| 16 | 4389040 | Резиновая втулка | 1 |
| 17 | 4389029 | Резиновая втулка | 3 |
| 18 | 4255530 | Резиновая втулка | 3 |
| 19 | 4191978 | Резиновая втулка | 2 |
| 20 | 4276062 | Резиновая втулка | 3 |
| 21 | 4292762 | Резиновая втулка | 1 |
| 23 | 4341788 | Стойка | 2 |
| 24 | 4022697 | Стопорный палец | 2 |
| 28 | 4361293 | Упорная пластина 1.0 | 6 |
| 29 | 4361294 | Упорная пластина 2.0 | 2 |
| 31 | 4361294 | Упорная пластина 2.0 | 4 |
| 32 | 4408845 | Виброизолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
