Пилотный трубопроводы (2) — HITACHI EX135USRK

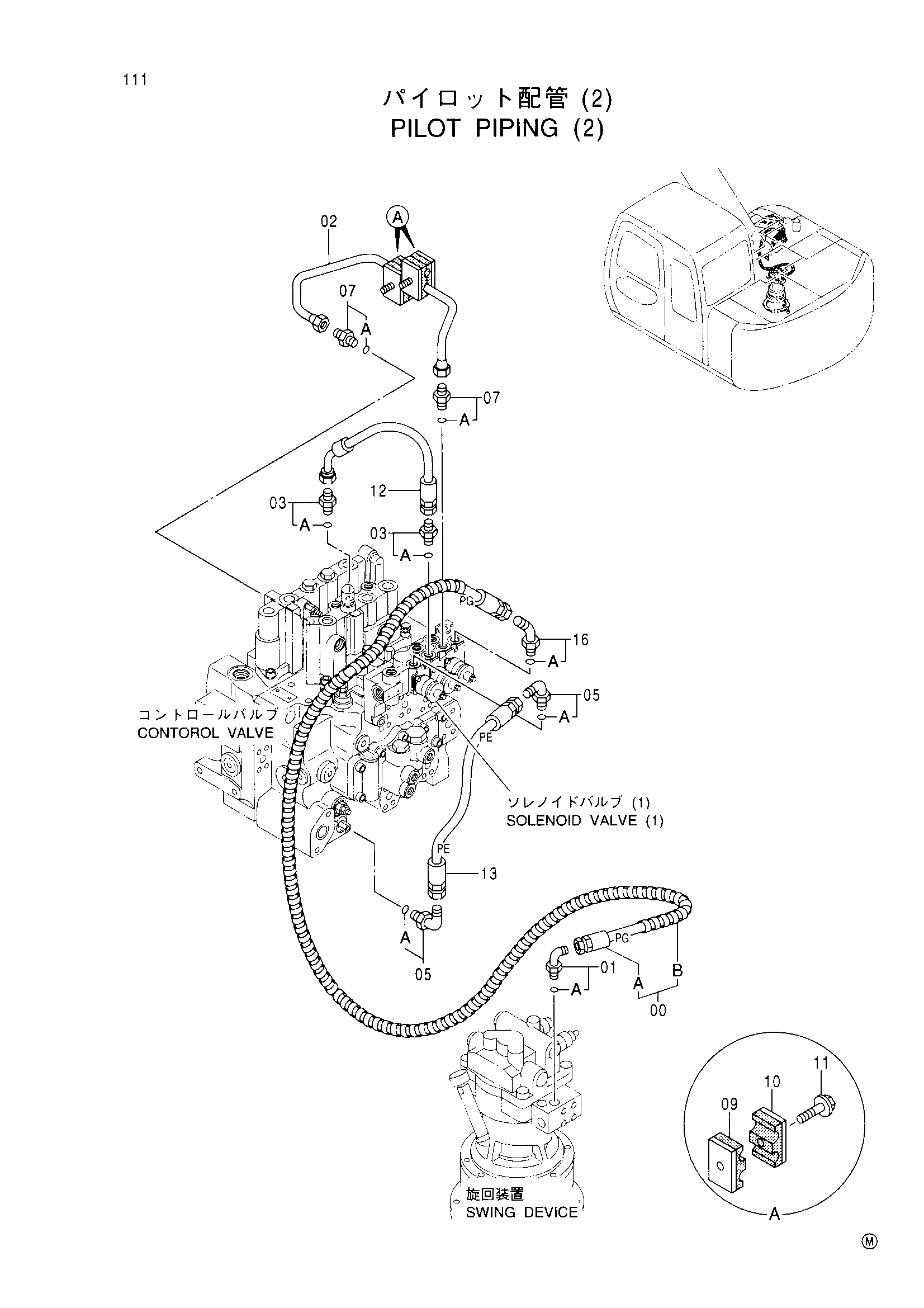

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9174702 | Шланг в сборе | 1 |
| 00A | 4408769 | Шланг (PG) | 1 |
| 00B | 4327293 | Защитный кожух | 4 |
| 01 | 4154670 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4408312 | Трубка | 1 |
| 03 | 4200465 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4255304 | Штуцер трубки | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9735305 | Хомут | 2 |
| 10 | 9735306 | Хомут | 2 |
| 11 | J010825 | Болт с шайбой | 2 |
| 12 | 4350167 | Шланг | 1 |
| 13 | 4379166 | Шланг (PE) | 1 |
| 16 | 4154670 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
