Ход трубопроводы — HITACHI EX135USRK

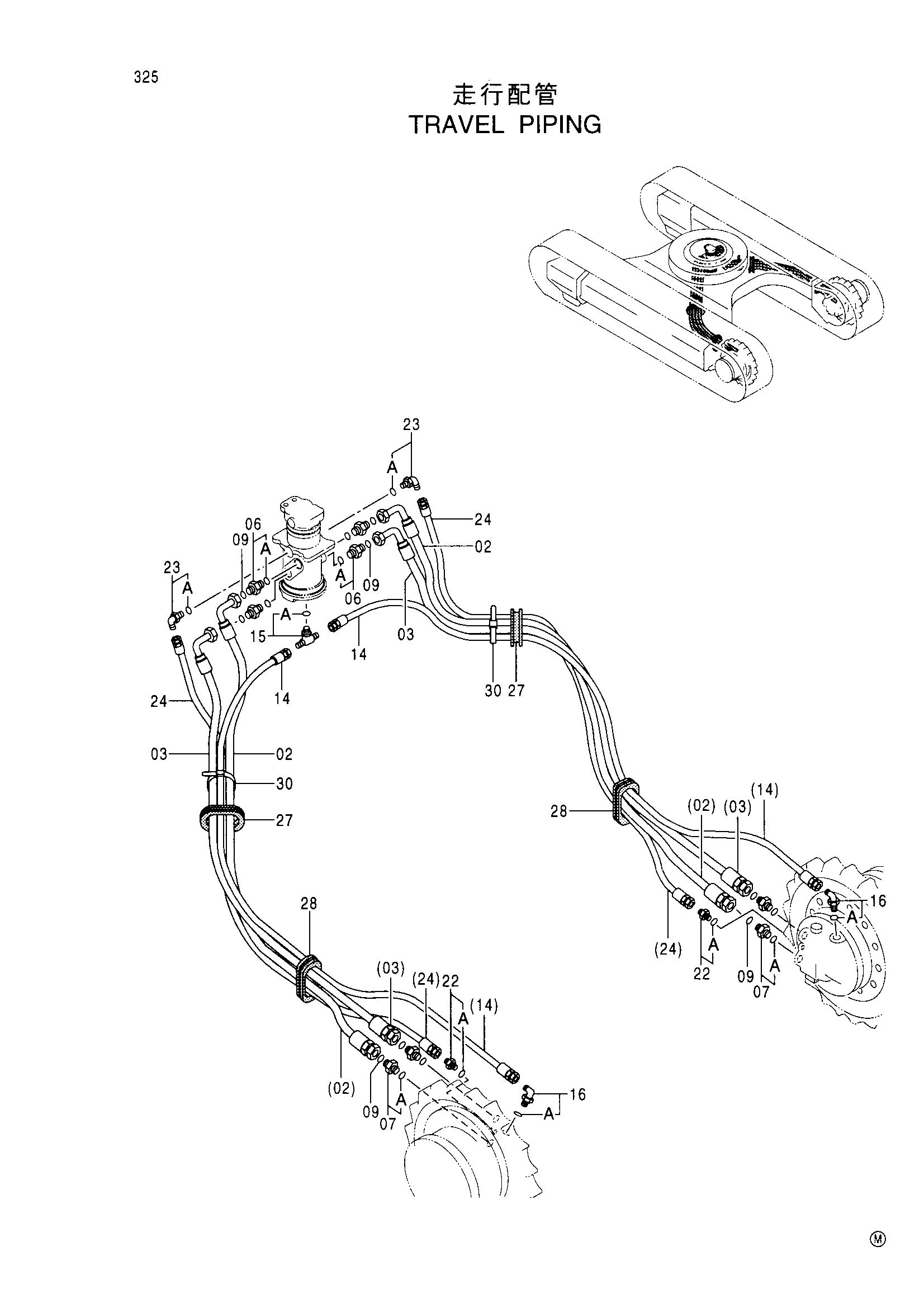

Заводская схема «Ход трубопроводы» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4258284 | Шланг | 2 |
| 03 | 4219356 | Шланг | 2 |
| 06 | 4188623 | Адаптер | 4 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4188623 | Адаптер | 4 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4138938 | Уплотнительное кольцо | 8 |
| 14 | 4286513 | Шланг | 2 |
| 15 | 4221224 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4154670 | Угловой штуцер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4412689 | Шланг | 2 |
| 27 | 4334566 | Резиновая втулка | 2 |
| 28 | 4276338 | Резиновая втулка | 2 |
| 30 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
