Отвал трубопроводы — HITACHI EX135USRK

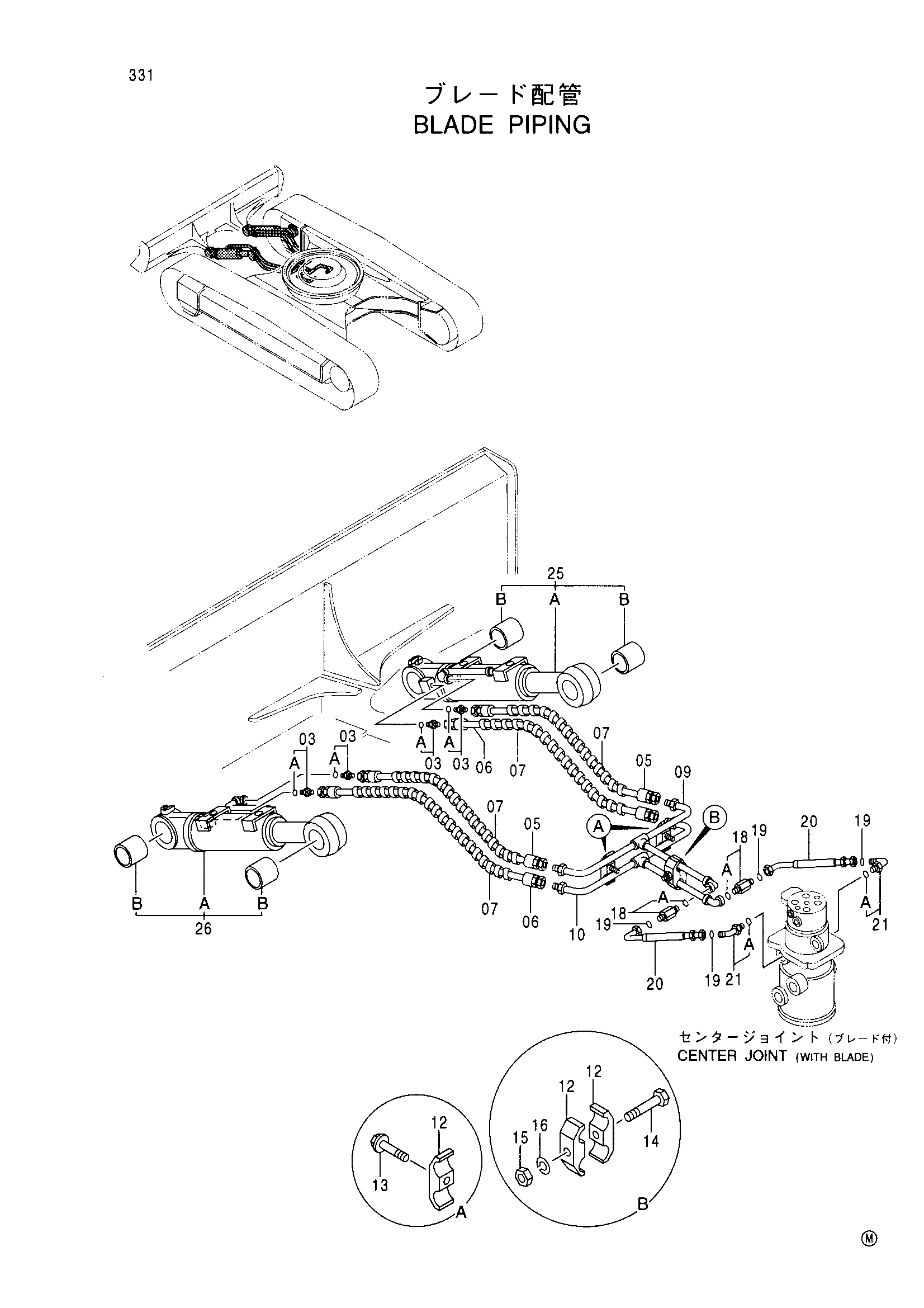

Заводская схема «Отвал трубопроводы» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4200466 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4361510 | Шланг | 2 |
| 06 | 4361511 | Шланг | 2 |
| 07 | 4327294 | Защитный кожух | 4 |
| 09 | 8064678 | Трубка | 1 |
| 10 | 8064677 | Трубка | 1 |
| 12 | 4189858 | Хомут трубки | 4 |
| 13 | J011250 | Болт с шайбой | 2 |
| 14 | J901260 | Болт | 1 |
| 15 | J950012 | Гайка | 1 |
| 16 | A590912 | Пружинная шайба | 1 |
| 18 | 4339197 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 4 |
| 20 | 4361509 | Шланг | 2 |
| 21 | 4200580 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 9168999 | Гидроцилиндр отвала (правый) | 1 |
| 25A | 4397512 | Гидроцилиндр отвала | 1 |
| 25B | 4376210 | Втулка | 2 |
| 26 | 9169000 | Гидроцилиндр отвала (левый) | 1 |
| 26A | 4397513 | Гидроцилиндр отвала | 1 |
| 26B | 4376210 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
