Основной трубопроводы (4) — HITACHI EX135USRK

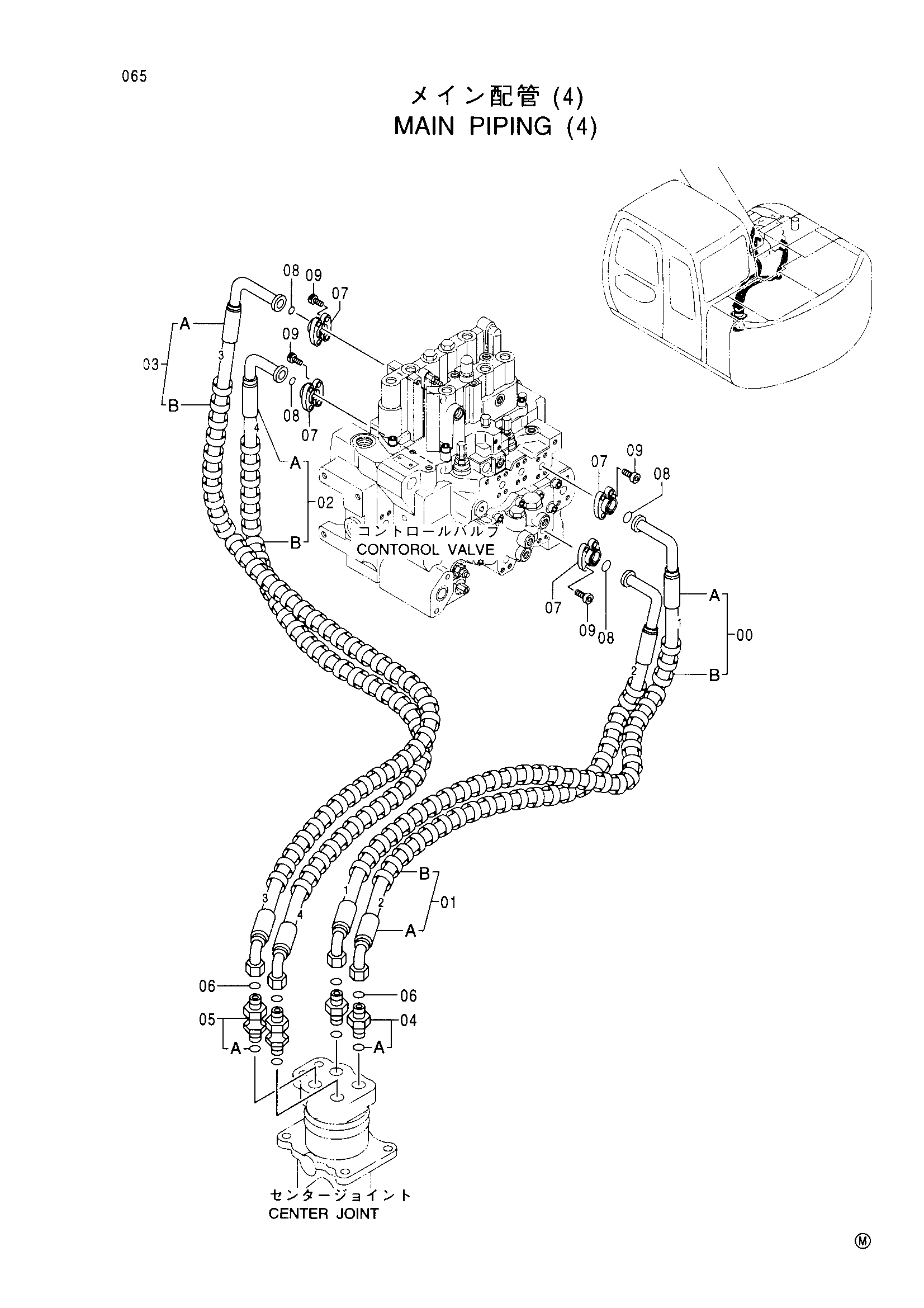

Заводская схема «Основной трубопроводы (4)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9175045 | Шланг в сборе | 1 |
| 00A | 4409282 | Шланг (1) | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 9175044 | Шланг в сборе | 1 |
| 01A | 4409279 | Шланг (2) | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 9175043 | Шланг в сборе | 1 |
| 02A | 4409280 | Шланг (4) | 1 |
| 02B | 4327294 | Защитный кожух | 3 |
| 03 | 9175046 | Шланг в сборе | 1 |
| 03A | 4409278 | Шланг (3) | 1 |
| 03B | 4327294 | Защитный кожух | 3 |
| 04 | 4188623 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4188625 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 4 |
| 07 | 4510173 | Разъёмный фланец | 8 |
| 08 | 4510167 | Уплотнительное кольцо | 4 |
| 09 | J780825 | Болт с внутренним шестигранником | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
