Основной трубопроводы (2) — HITACHI EX135USRK

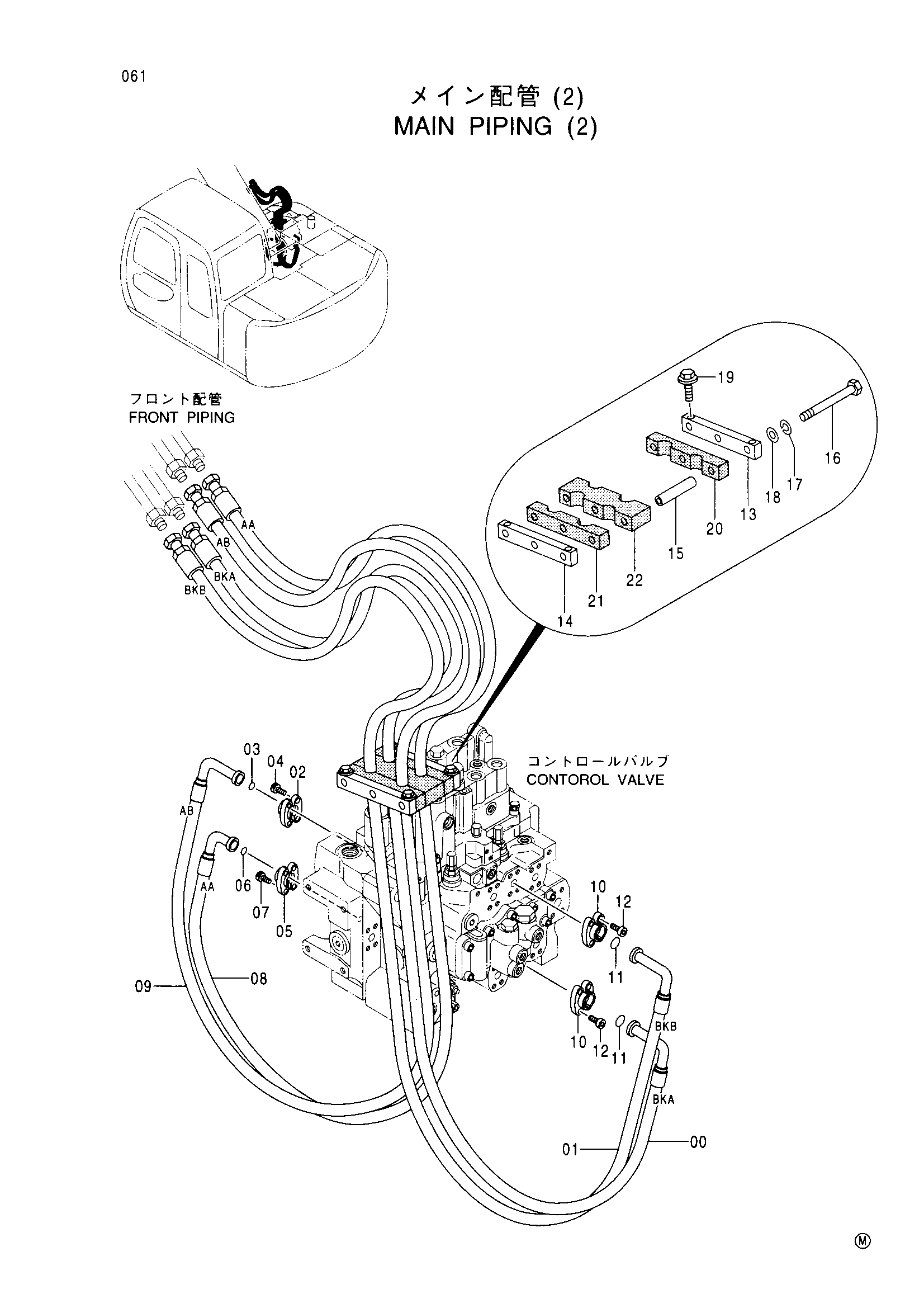

Заводская схема «Основной трубопроводы (2)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409301 | Шланг (BKA) | 1 |
| 01 | 4409292 | Шланг (BKB) | 1 |
| 02 | 4510173 | Разъёмный фланец | 2 |
| 03 | 4510167 | Уплотнительное кольцо | 1 |
| 04 | J780825 | Болт с внутренним шестигранником | 4 |
| 05 | 986910 | Разъёмный фланец | 2 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 08 | 4408271 | Шланг (AA) | 1 |
| 09 | 4409295 | Шланг (AB) | 1 |
| 10 | 4510173 | Разъёмный фланец | 4 |
| 11 | 4510167 | Уплотнительное кольцо | 2 |
| 12 | J780825 | Болт с внутренним шестигранником | 8 |
| 13 | 9748564 | Седло винта | 1 |
| 14 | 9748563 | Седло винта | 1 |
| 15 | 4388189 | Проставка | 3 |
| 16 | J901008 | Болт | 3 |
| 17 | A590910 | Пружинная шайба | 3 |
| 18 | A590110 | Плоская шайба | 3 |
| 19 | J021025 | Болт с шайбой | 4 |
| 20 | 4408990 | Хомут шланга | 1 |
| 21 | 4408989 | Хомут шланга | 1 |
| 22 | 4408988 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
