Клапан крышка <K> — HITACHI EX135USRK

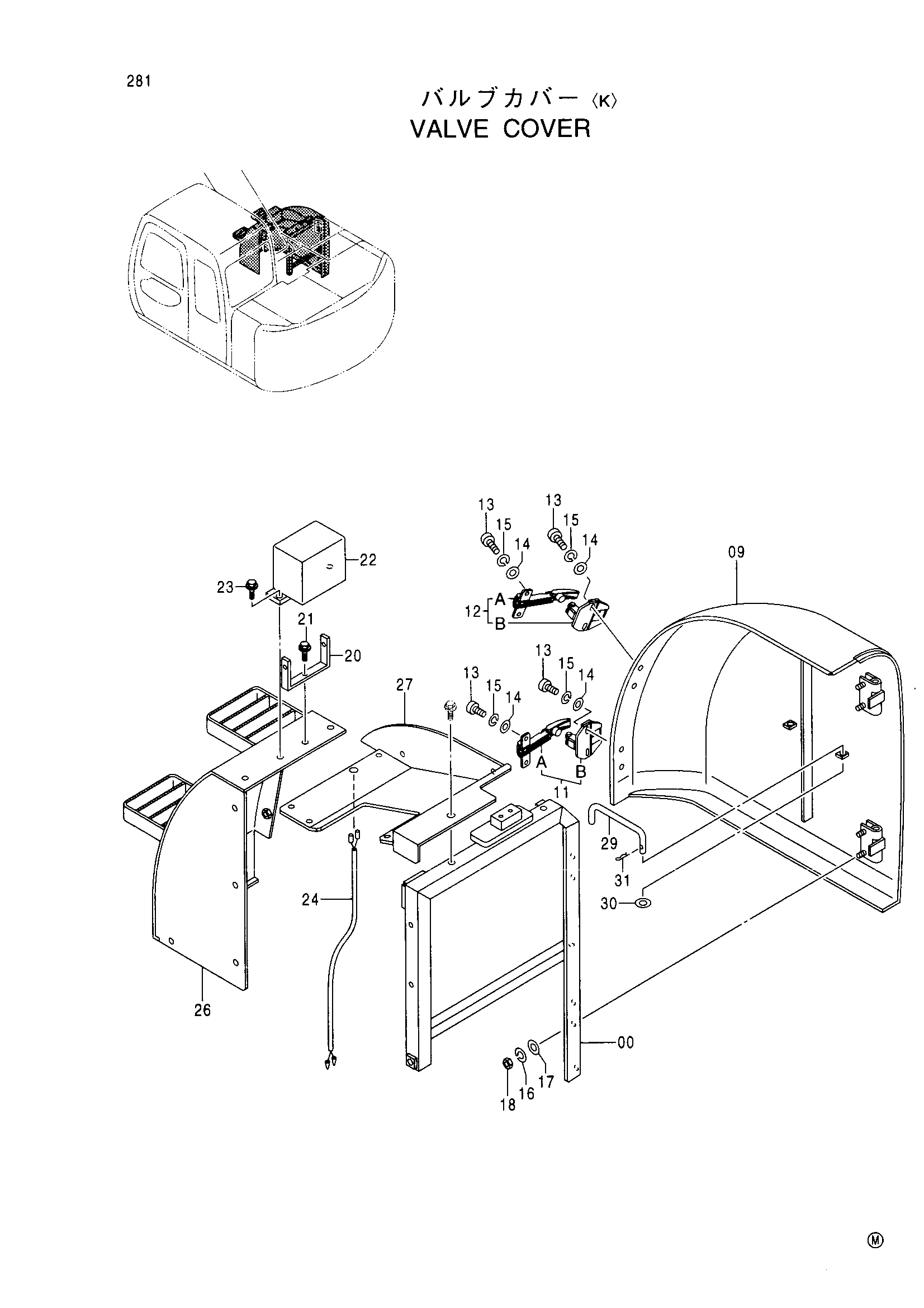

Заводская схема «Клапан крышка <K>» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018000 | Опора | 1 |
| 09 | 8079383 | Крышка | 1 |
| 11 | 4377519 | Защёлка | 1 |
| 11A | 3077612 | Защёлка | 1 |
| 11B | 3077611 | Анкхор | 1 |
| 12 | 4377569 | Защёлка | 1 |
| 12A | 3077613 | Защёлка | 1 |
| 12B | 3077611 | Анкхор | 1 |
| 13 | M430825 | Винт | 8 |
| 14 | A590908 | Пружинная шайба | 8 |
| 15 | A590108 | Плоская шайба | 8 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | A590110 | Плоская шайба | 4 |
| 18 | J950010 | Гайка | 4 |
| 20 | 4403037 | Кронштейн | 1 |
| 21 | J011025 | Болт с шайбой | 1 |
| 22 | 3084562 | Крышка | 1 |
| 23 | J021030 | Болт с шайбой | 2 |
| 24 | 4414324 | Жгут проводов | 1 |
| 26 | 8073981 | Крышка | 1 |
| 27 | 8073982 | Крышка | 1 |
| 29 | 4341788 | Стойка | 1 |
| 30 | A590108 | Плоская шайба | 1 |
| 31 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
