Пилотный трубопроводы (3) — HITACHI EX135USRK

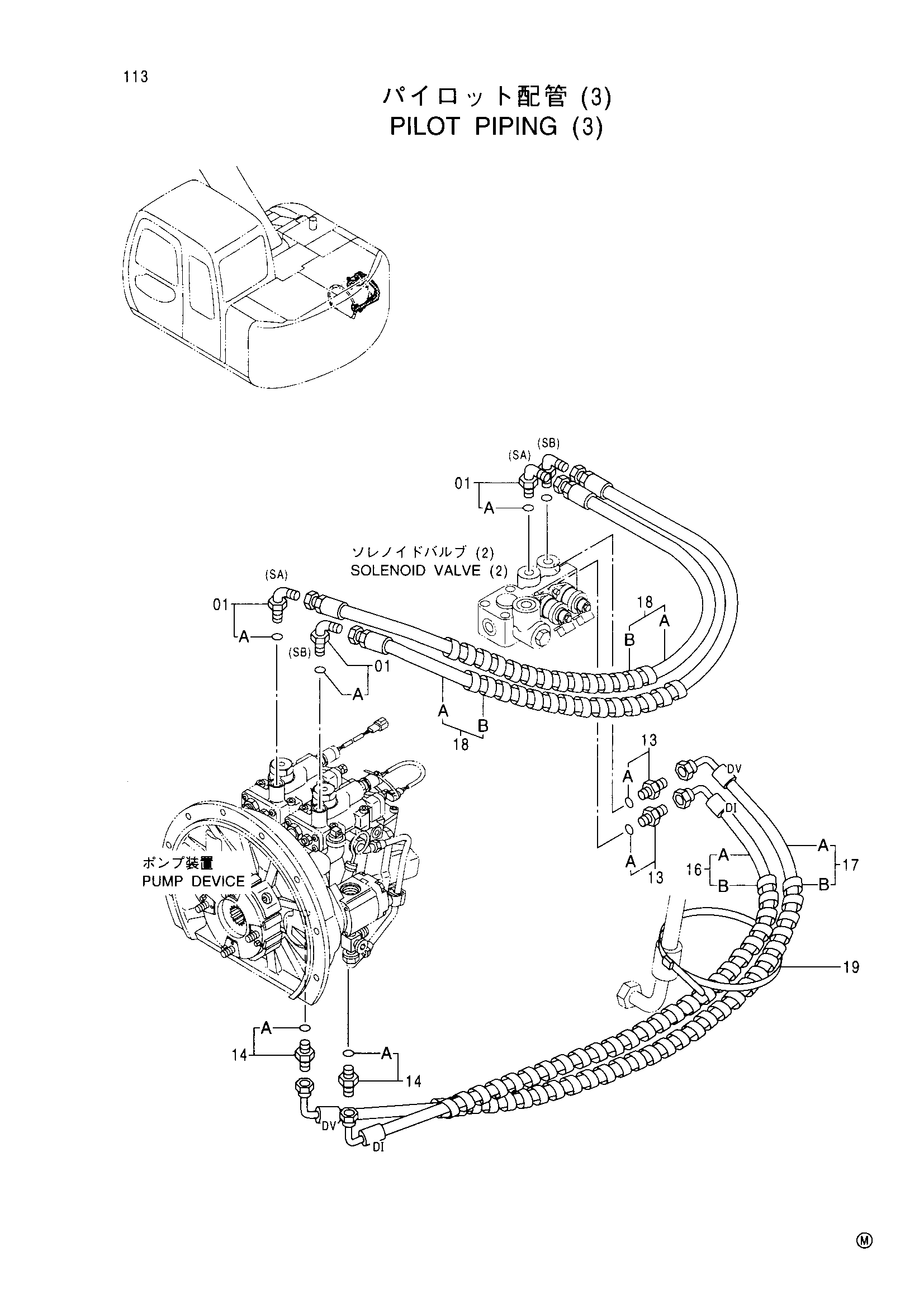

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX135USRK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4200468 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 9151255 | Шланг в сборе | 1 |
| 16A | 4369384 | Шланг (DI) | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 9151254 | Шланг в сборе | 1 |
| 17A | 4369383 | Шланг (DV) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9152446 | Шланг в сборе | 2 |
| 18A | 4371270 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USRK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
