Пилотный трубопроводы (9)[STD] — HITACHI EX135USR
Заводская схема «Пилотный трубопроводы (9)[STD]» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

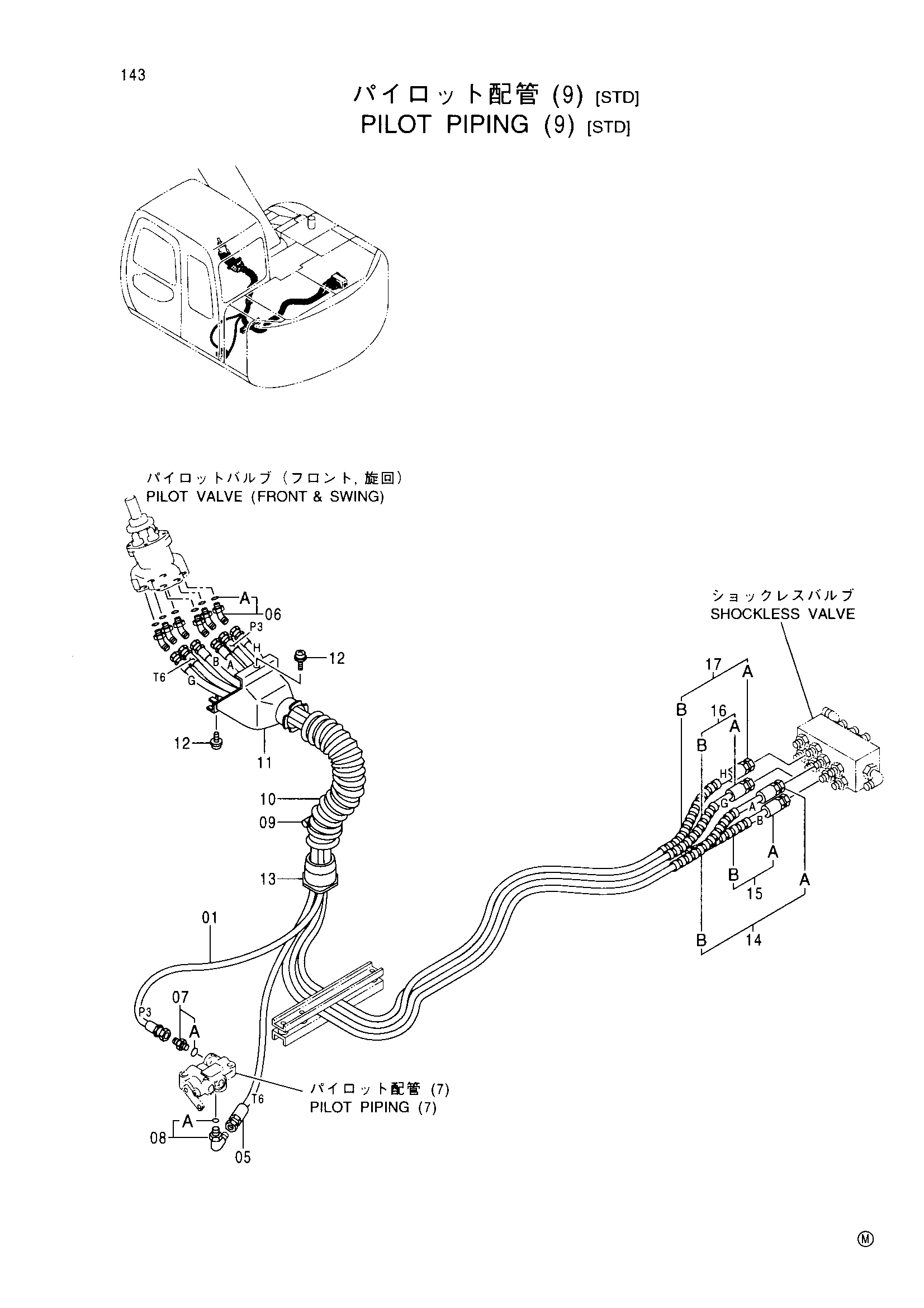

![Схема Пилотный трубопроводы (9)[STD] HITACHI EX135USR](/catalog-drawings/51/517eb9b6-31a8-4dc6-9165-433de7a9e995.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4333395 | Шланг (P3) | 1 |
| 05 | 4333580 | Шланг (T6) | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4351774 | Хомут провод | 1 |
| 10 | 4351175 | Шланг | 1 |
| 11 | 3072745 | Крышка | 1 |
| 12 | J460620 | Винт с шайбой | 2 |
| 13 | 3079728 | Втулка | 1 |
| 14 | 9174712 | Шланг в сборе | 1 |
| 14A | 4408782 | Шланг (A) | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9174713 | Шланг в сборе | 1 |
| 15A | 4408783 | Шланг (B) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | 9174714 | Шланг в сборе | 1 |
| 16A | 4408784 | Шланг (G) | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 9174715 | Шланг в сборе | 1 |
| 17A | 4408785 | Шланг (H) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
