Основной трубопроводы (1) — HITACHI EX135USR

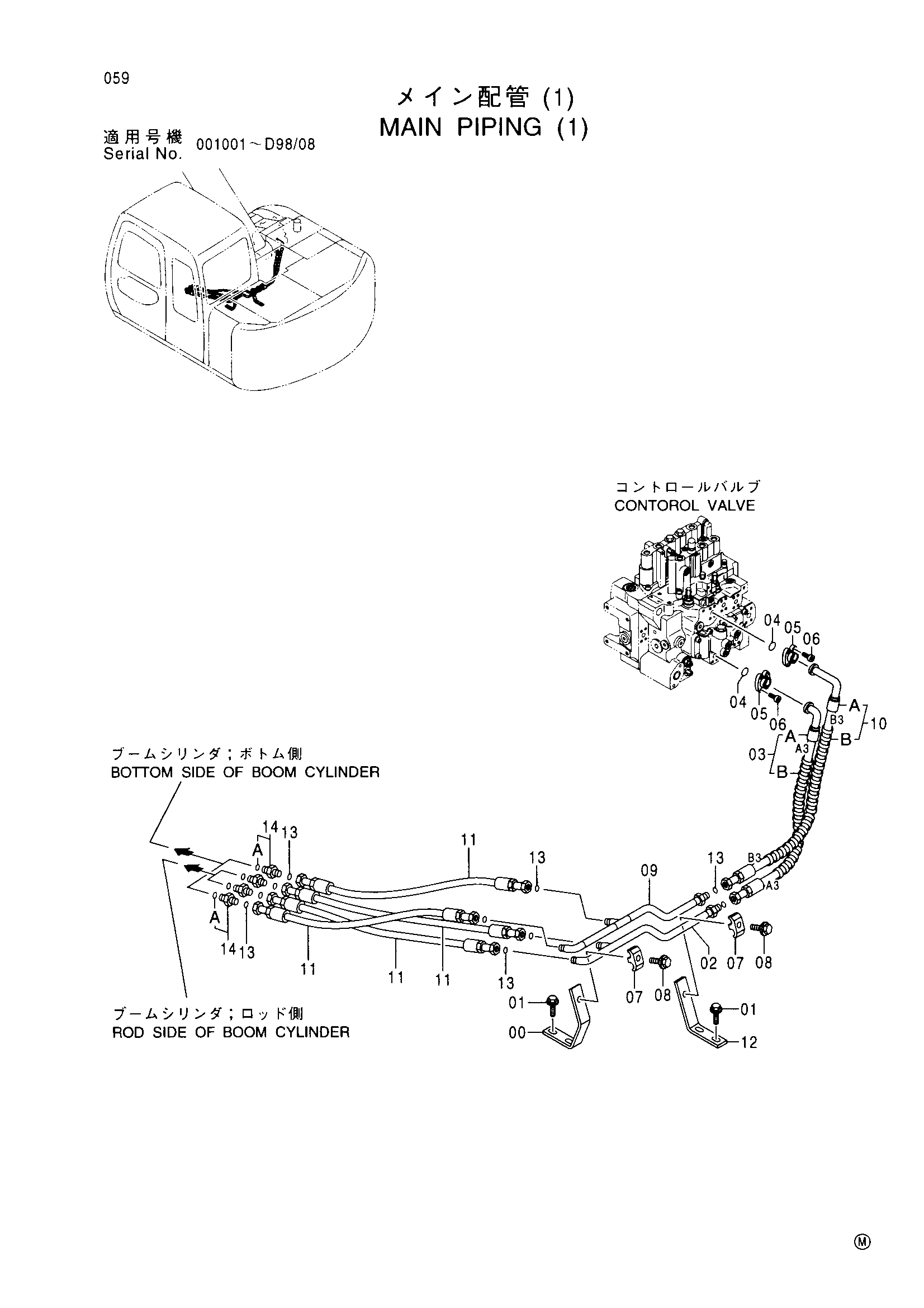

Заводская схема «Основной трубопроводы (1)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9737118 | Опора | 1 |
| 01 | J021225 | Болт с шайбой | 4 |
| 02 | 8073819 | Трубка | 1 |
| 03 | 9175039 | Шланг в сборе | 1 |
| 03A | 4409275 | Шланг (A3) | 1 |
| 03B | 4327294 | Защитный кожух | 1 |
| 04 | 4510167 | Уплотнительное кольцо | 2 |
| 05 | 4510173 | Разъёмный фланец | 4 |
| 06 | J780825 | Болт с внутренним шестигранником | 8 |
| 07 | 4189858 | Хомут трубки | 2 |
| 08 | J011260 | Болт с шайбой | 2 |
| 09 | 8073818 | Трубка | 1 |
| 10 | 9175040 | Шланг в сборе | 1 |
| 10A | 4409274 | Шланг (B3) | 1 |
| 10B | 4327294 | Защитный кожух | 1 |
| 11 | 4285464 | Шланг | 4 |
| 12 | 9751409 | Опора | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 10 |
| 14 | 4189602 | Адаптер | 4 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
