Ресин крышка — HITACHI EX135USR

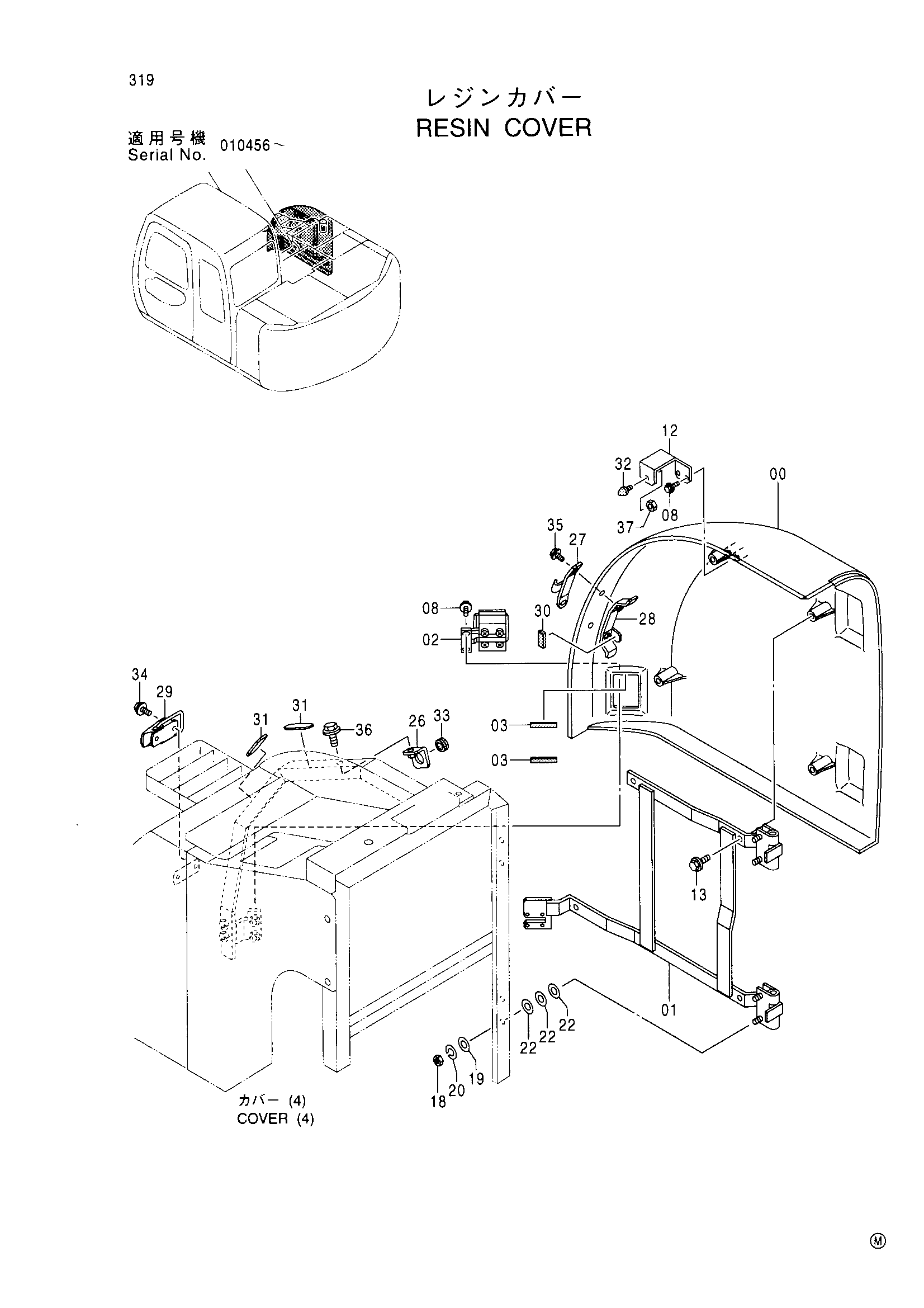

Заводская схема «Ресин крышка» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035685 | Крышка | 1 |
| 01 | 7035527 | Рама | 1 |
| 02 | 4359353 | Защёлка | 1 |
| 03 | 4376232 | Резиновая прокладка | 2 |
| 08 | J020616 | Болт с шайбой | 4 |
| 12 | 8077048 | Кронштейн | 1 |
| 13 | J050820 | Болт с шайбой | 4 |
| 18 | J950010 | Гайка | 4 |
| 19 | A590110 | Плоская шайба | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 22 | A590110 | Плоская шайба | 12 |
| 26 | 9753081 | Кронштейн | 1 |
| 27 | 8075795 | Кронштейн | 1 |
| 28 | 8075796 | Кронштейн | 1 |
| 29 | 4415993 | Защёлка | 1 |
| 30 | 4416009 | Резиновая подушка | 1 |
| 31 | 4421867 | Пластина | 2 |
| 32 | 487195 | Ограничитель | 1 |
| 33 | 4419949 | Резиновая втулка | 1 |
| 34 | J010825 | Болт с шайбой | 2 |
| 35 | J020825 | Болт с шайбой | 2 |
| 36 | J021030 | Болт с шайбой | 1 |
| 37 | J952010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
