Дренажный трубопроводы <с отвал>: 1 — HITACHI EX135USR

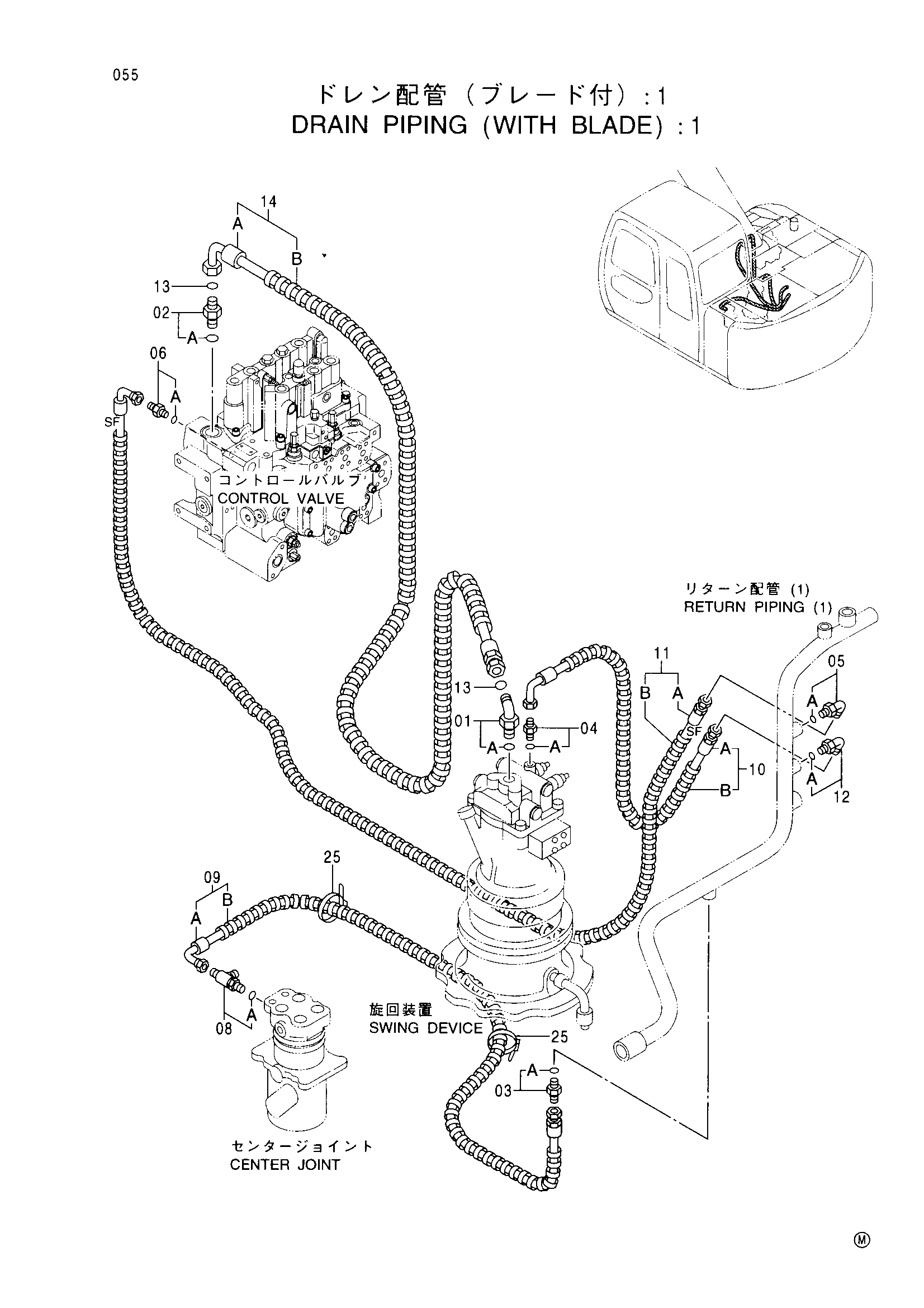

Заводская схема «Дренажный трубопроводы <с отвал>: 1» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4157562 | Угловой штуцер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4189619 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4210361 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4200466 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4200465 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4420075 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9180739 | Шланг в сборе | 1 |
| 09A | 4252859 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 3 |
| 10 | 9175049 | Шланг в сборе | 1 |
| 10A | 4332940 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 9176157 | Шланг в сборе | 1 |
| 11A | 4403312 | Шланг (SF) | 1 |
| 11B | 4327293 | Защитный кожух | 4 |
| 12 | 4200470 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 9177752 | Шланг в сборе | 1 |
| 14A | 4333303 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 3 |
| 25 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
