Многофункциональный рычаг трубопроводы (1) — HITACHI EX135USR

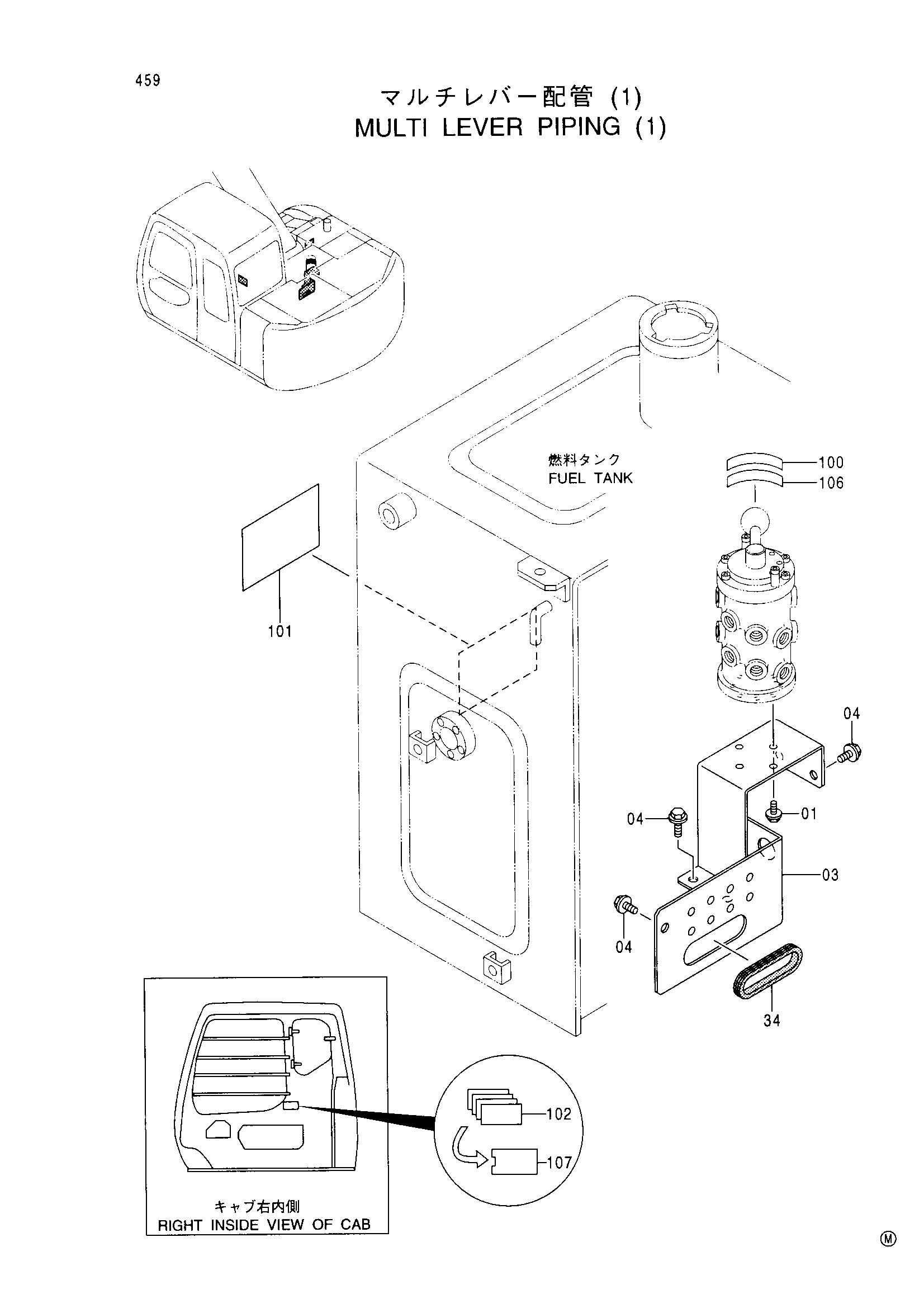

Заводская схема «Многофункциональный рычаг трубопроводы (1)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010818 | Болт с шайбой | 4 |
| 03 | 7035609 | Кронштейн | 1 |
| 04 | J031025 | Болт с шайбой | 4 |
| 34 | 4214244 | Резиновая втулка | 1 |
| 100 | 4372969 | Информационная табличка | 1 |
| 101 | 3059267 | Информационная табличка | 1 |
| 102 | 4288249 | Пластина | 1 |
| 102 | 4288250 | Пластина | 1 |
| 102 | 4288251 | Пластина | 1 |
| 102 | 4288252 | Пластина | 1 |
| 106 | 4372968 | Информационная табличка | 1 |
| 107 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
