Электрооборудование (F) — HITACHI EX135USR

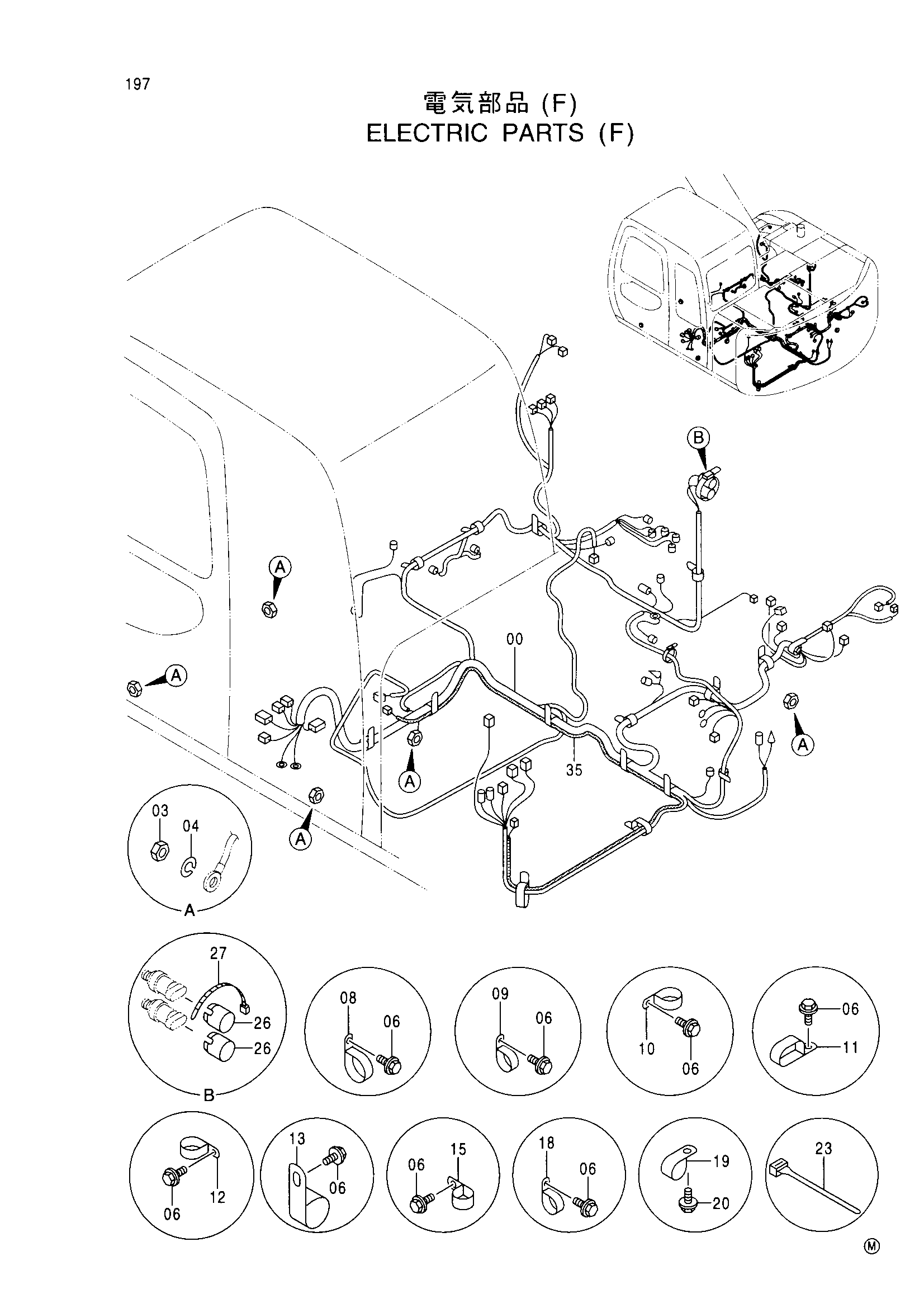

Заводская схема «Электрооборудование (F)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003265 | Жгут проводов | 1 |
| 00 | 0003777 замена: 0003265 | Жгут проводов | 1 |
| 00 | 0003777 замена: 4416876 | Жгут проводов | 1 |
| 03 | J950010 | Гайка | 5 |
| 04 | A590910 | Пружинная шайба | 5 |
| 06 | J011020 | Болт с шайбой | 19 |
| 08 | 4190264 | Зажим | 3 |
| 09 | 4190273 | Зажим | 2 |
| 10 | 4190275 | Зажим | 1 |
| 11 | 4190282 | Зажим | 2 |
| 12 | 4190253 | Зажим | 5 |
| 13 | 4190291 | Зажим | 4 |
| 15 | 4190272 | Зажим | 1 |
| 18 | 4192035 | Зажим | 1 |
| 19 | 4000860 | Зажим трубка | 1 |
| 20 | J010616 | Болт с шайбой | 1 |
| 23 | 4055312 | Ленточный зажим | 7 |
| 26 | 4207239 | Колпачок | 2 |
| 27 | 4121859 | Ленточный зажим | 1 |
| 35 | 4416876 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
