Удерживающий клапан (рукоять) <75> — HITACHI EX135USR

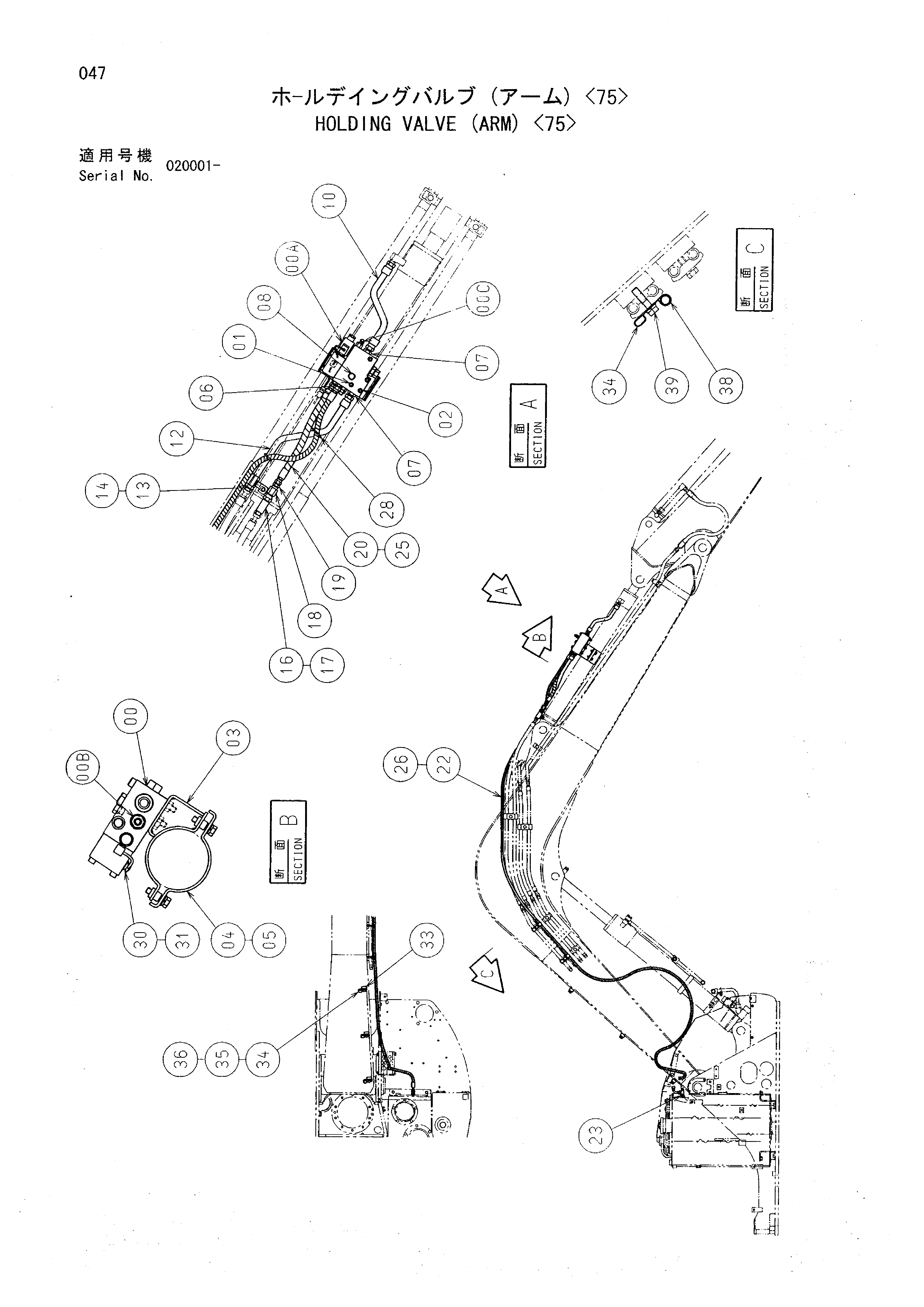

Заводская схема «Удерживающий клапан (рукоять) <75>» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4434619 | Удерживающий клапан | 1 |
| 00A | 4459502 | Электромагнитный клапан | 1 |
| 00B | 4459503 | Предохранительный клапан | 1 |
| 00C | 0643016 | Бреедер воздушный | 1 |
| 01 | J781080 | Болт с внутренним шестигранником | 1 |
| 02 | J781090 | Болт с внутренним шестигранником | 3 |
| 03 | 8080421 | Хомут | 1 |
| 04 | 4438523 | Хомут | 1 |
| 05 | J271040 | Болт с шайбой | 4 |
| 06 | 4200467 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4210361 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4093624 | Пробка | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9755039 | Трубка | 1 |
| 12 | 8080422 | Трубка | 1 |
| 13 | 4189602 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 1 |
| 16 | 4236770 | Тройник | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
| 18 | 4438789 | Адаптер | 1 |
| 19 | 4215651 | Адаптер | 1 |
| 20 | 4251902 | Шланг | 1 |
| 22 | 4439759 | Шланг | 1 |
| 23 | 4239713 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4327294 | Защитный кожух | 1 |
| 26 | 4327293 | Защитный кожух | 9 |
| 28 | 4371049 | Ленточный зажим | 6 |
| 30 | 4289709 | Опора | 1 |
| 31 | 4289708 | Зажим | 1 |
| 33 | 9733476 | Седло винта | 3 |
| 34 | 4192018 | Зажим | 5 |
| 35 | J901020 | Болт | 3 |
| 36 | A590910 | Пружинная шайба | 3 |
| 38 | 4190273 | Зажим | 2 |
| 39 | J271250 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
