Топливные трубопроводы — HITACHI EX135USR

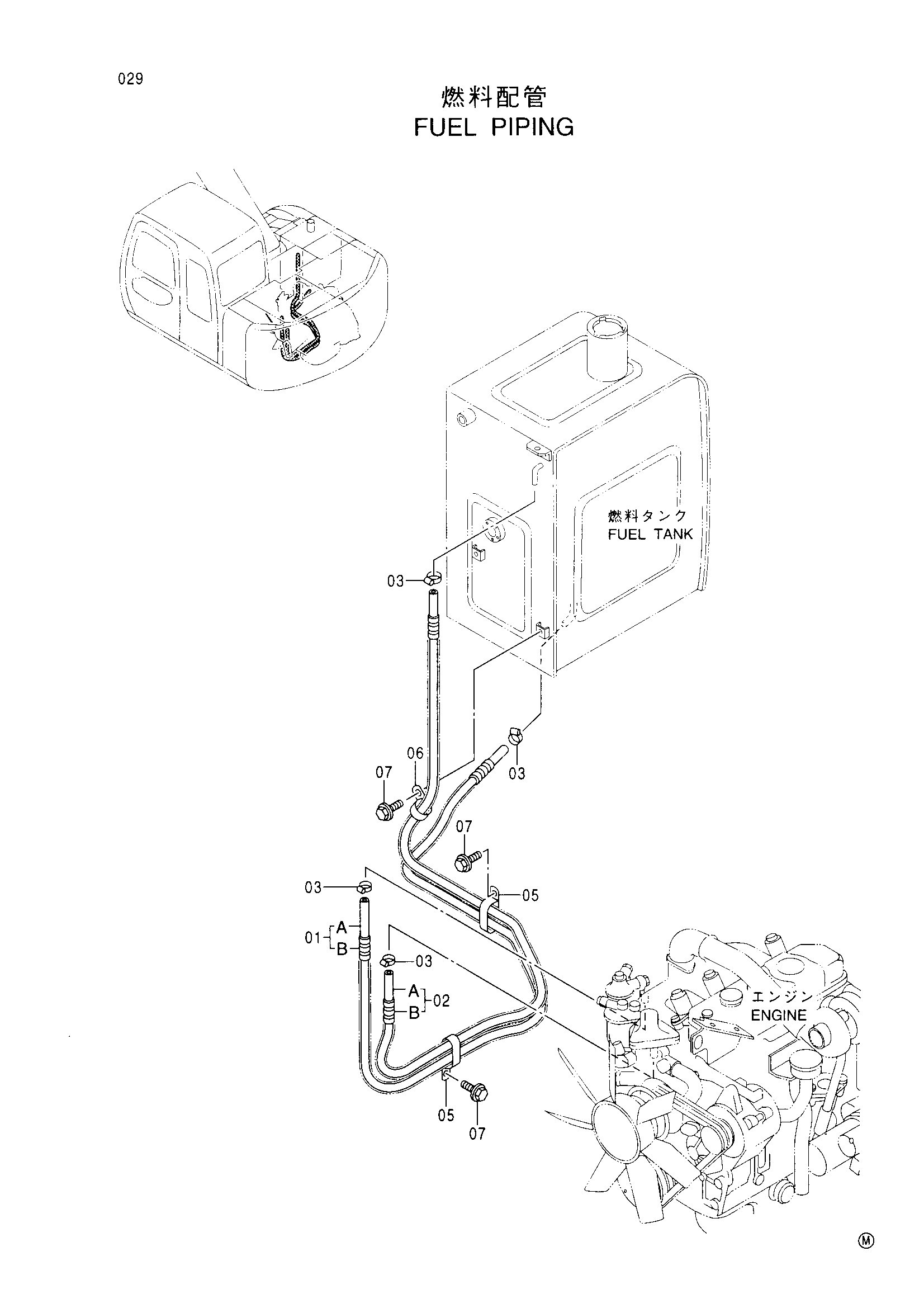

Заводская схема «Топливные трубопроводы» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9173537	Топливный шланг в сборе	1
01A	4334184	Топливный шланг	1
01B	4334185	Трубка	1
02	9161904	Топливный шланг в сборе	1
02A	4332701	Топливный шланг	1
02B	4297820	Трубка	1
03	4514700	Зажим шланг	4
05	4192034	Зажим	2
06	4190263	Зажим	1
07	J011020	Болт с шайбой	3

Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
