Обратный трубопроводы (2) — HITACHI EX135USR

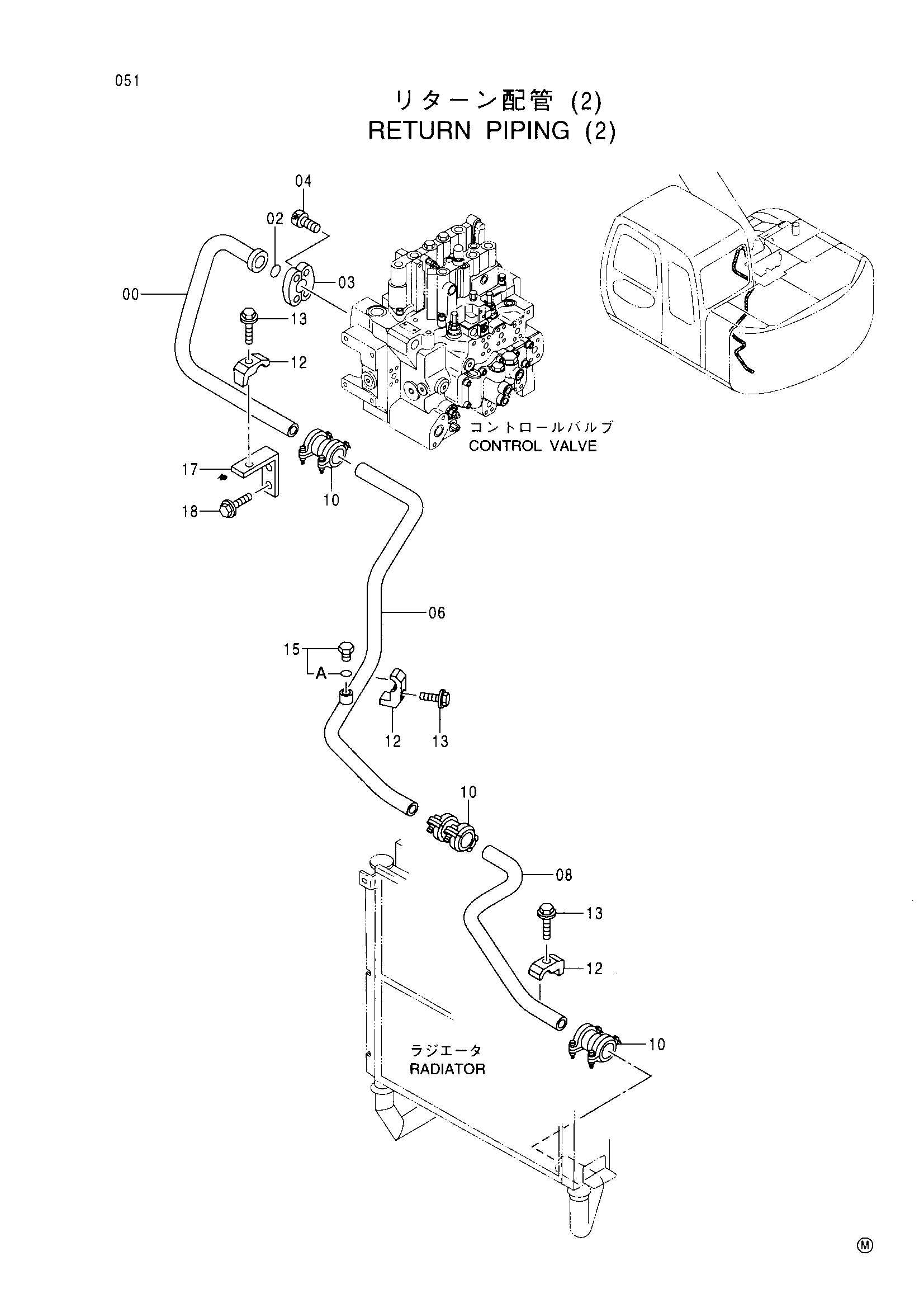

Заводская схема «Обратный трубопроводы (2)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8073741 | Трубка | 1 |
| 02 | 966993 | Уплотнительное кольцо | 1 |
| 03 | 962453 | Разъёмный фланец | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 06 | 7035405 | Обратная трубка | 1 |
| 08 | 3083763 | Обратная трубка | 1 |
| 10 | 4071213 | Муфта | 3 |
| 12 | 4190127 | Хомут трубки | 3 |
| 13 | J011270 | Болт с шайбой | 3 |
| 15 | 4174542 | Пробка | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 9751576 | Кронштейн | 1 |
| 18 | J031035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
