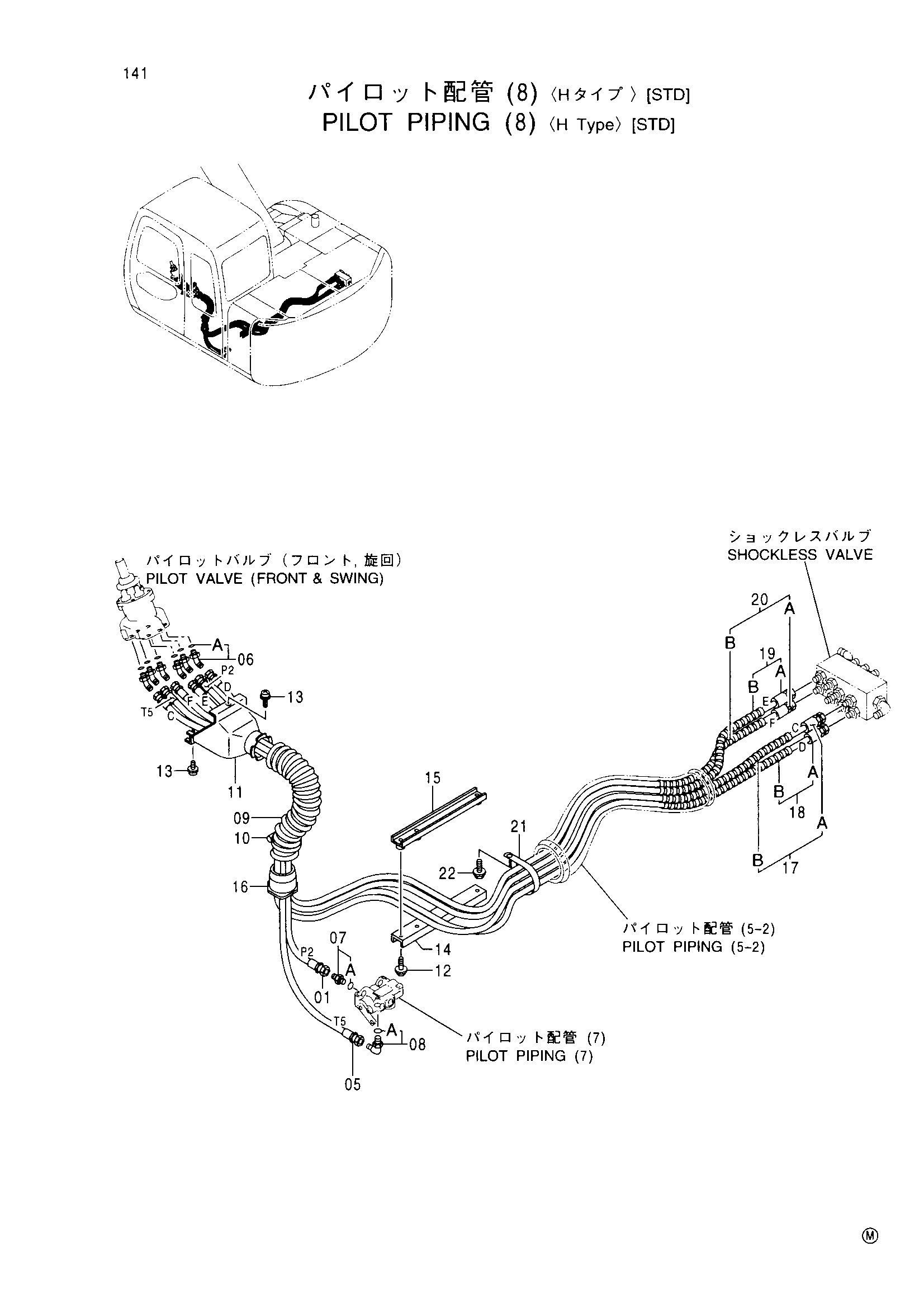

Пилотный трубопроводы (8)(H левер-тйпе)[STD] — HITACHI EX135USR
Заводская схема «Пилотный трубопроводы (8)(H левер-тйпе)[STD]» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Пилотный трубопроводы (8)(H левер-тйпе)[STD] HITACHI EX135USR](/catalog-drawings/cc/cc695e91-a475-4f9c-8cb4-6c6852cea42c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4333394 | Шланг (P2) | 1 |
| 05 | 4333397 | Шланг (T5) | 1 |
| 06 | 4286916 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4154671 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4351175 | Шланг | 1 |
| 10 | 4351774 | Хомут провод | 1 |
| 11 | 3072745 | Крышка | 1 |
| 12 | J021040 | Болт с шайбой | 2 |
| 13 | J460620 | Винт с шайбой | 2 |
| 14 | 4341877 | Хомут шланга | 1 |
| 15 | 9743671 | Хомут шланга | 1 |
| 16 | 3079728 | Втулка | 1 |
| 17 | 9174708 | Шланг в сборе | 1 |
| 17A | 4408778 | Шланг (C) | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 18 | 9174709 | Шланг в сборе | 1 |
| 18A | 4408779 | Шланг (D) | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 19 | 9174710 | Шланг в сборе | 1 |
| 19A | 4408780 | Шланг (E) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 9174711 | Шланг в сборе | 1 |
| 20A | 4408781 | Шланг (F) | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 4193816 | Зажим | 1 |
| 22 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
