Пилотный трубопроводы (6) — HITACHI EX135USR

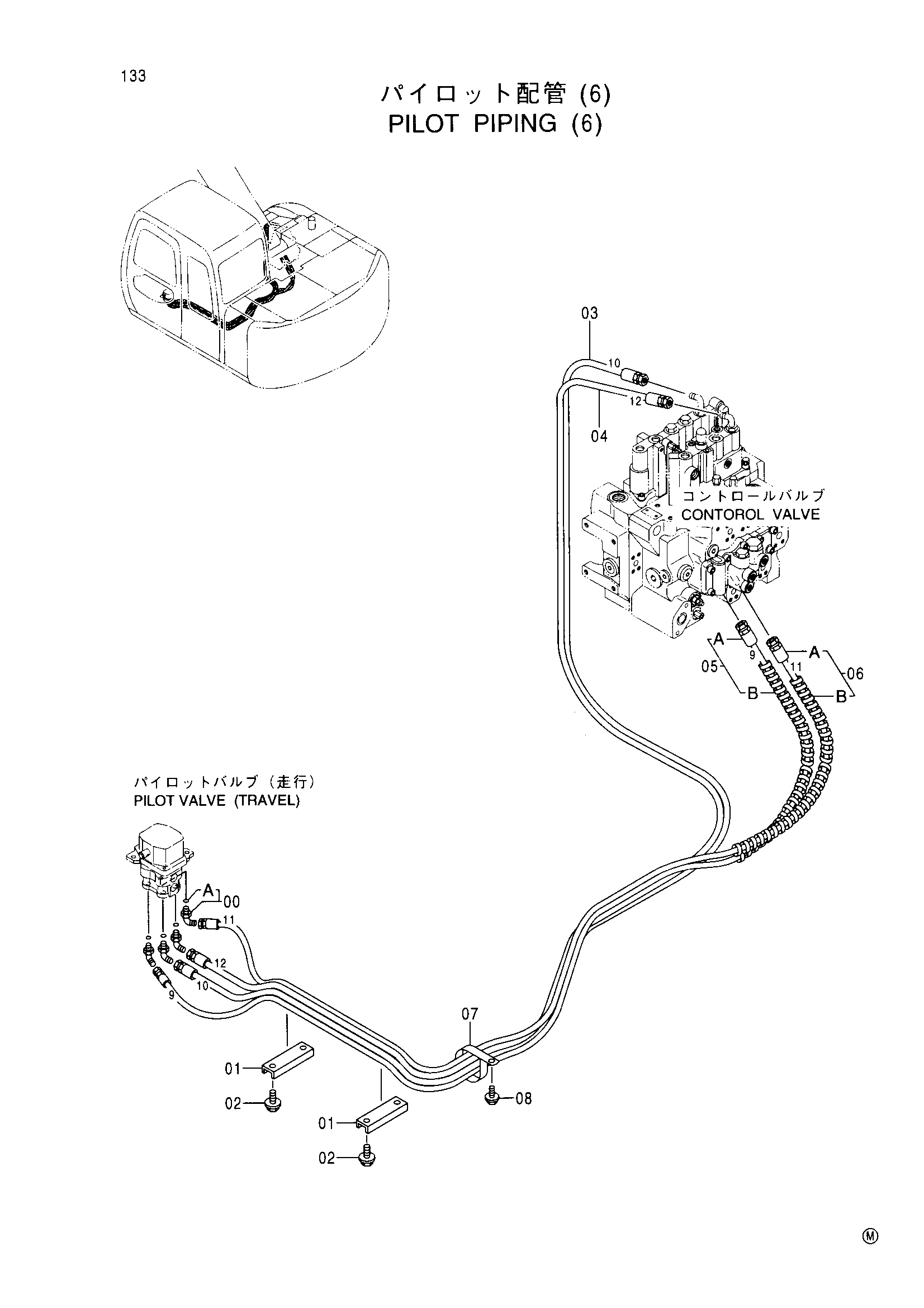

Заводская схема «Пилотный трубопроводы (6)» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156434 | Угловой штуцер | 4 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4342692 | Хомут шланга | 2 |
| 02 | J021020 | Болт с шайбой | 4 |
| 03 | 4410927 | Шланг (10) | 1 |
| 04 | 4410928 | Шланг (12) | 1 |
| 05 | 9175798 | Шланг в сборе | 1 |
| 05A | 4355500 | Шланг (9) | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 9175797 | Шланг в сборе | 1 |
| 06A | 4345998 | Шланг (11) | 1 |
| 06B | 4327293 | Защитный кожух | 1 |
| 07 | 4193816 | Зажим | 1 |
| 08 | J021025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
