Шланг защита от разрыва клапан трубопроводы (стрела): 3 — HITACHI EX135USR

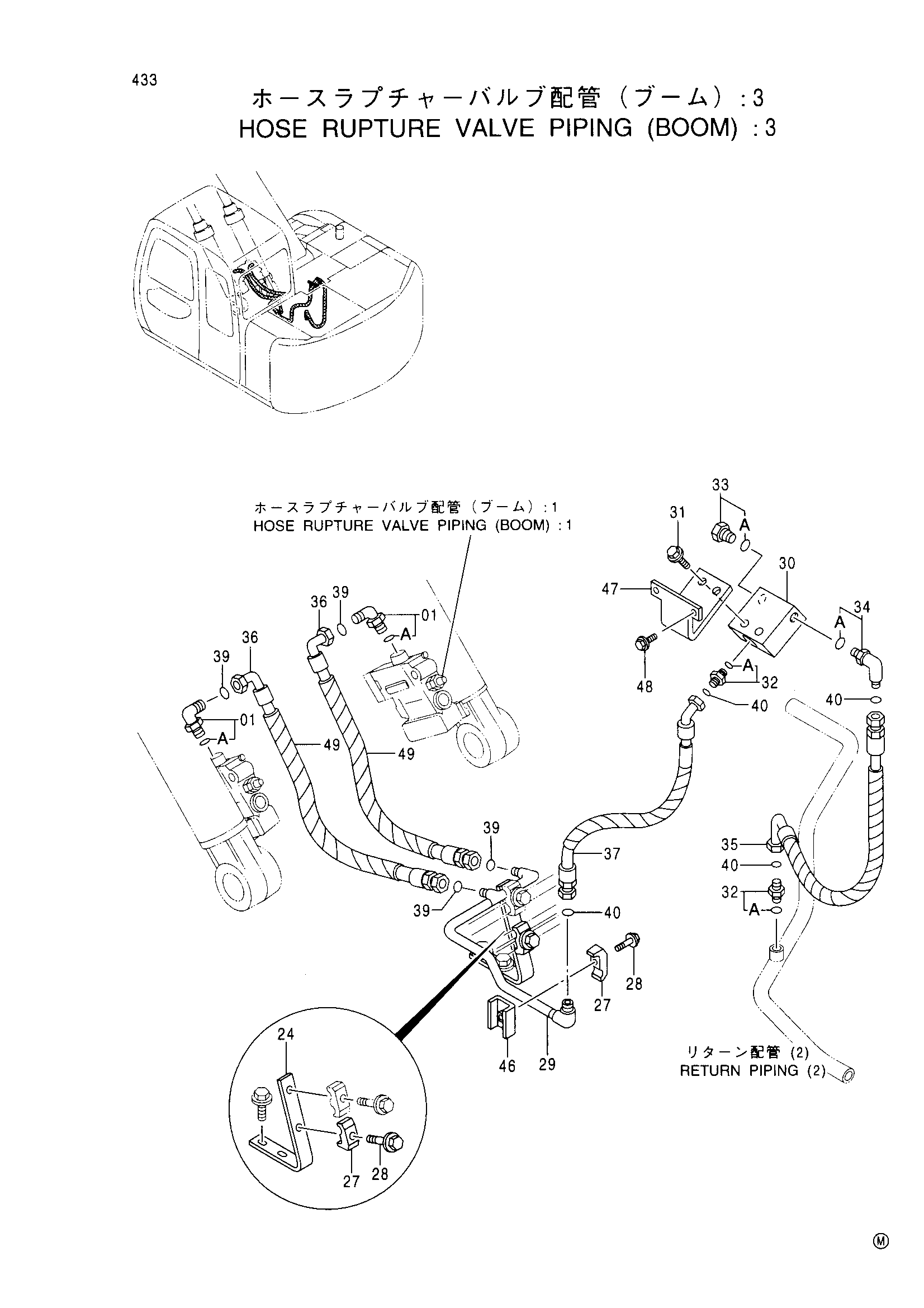

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 3» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4217341 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 8074429 | Опора | 1 |
| 27 | 4190125 | Хомут трубки | 2 |
| 28 | J011250 | Болт с шайбой | 2 |
| 29 | 8074443 | Трубка | 1 |
| 30 | 3060670 | Коллектор | 1 |
| 31 | J011240 | Болт с шайбой | 2 |
| 32 | 4189619 | Адаптер | 2 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4174542 | Пробка | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4157562 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 9175868 | Шланг в сборе | 1 |
| 35A | 4369448 | Шланг | 1 |
| 35B | 4327294 | Защитный кожух | 2 |
| 36 | 4326485 | Шланг | 2 |
| 36A | 4374391 | Шланг | 1 |
| 36B | 4327294 | Защитный кожух | 2 |
| 37 | 9175873 | Шланг в сборе | 1 |
| 39 | 4138938 | Уплотнительное кольцо | 4 |
| 40 | 4187308 | Уплотнительное кольцо | 4 |
| 46 | 9735916 | Седло винта | 1 |
| 47 | 8064822 | Кронштейн | 1 |
| 48 | J031030 | Болт с шайбой | 2 |
| 49 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
