Всасывание трубопроводы — HITACHI EX135USR

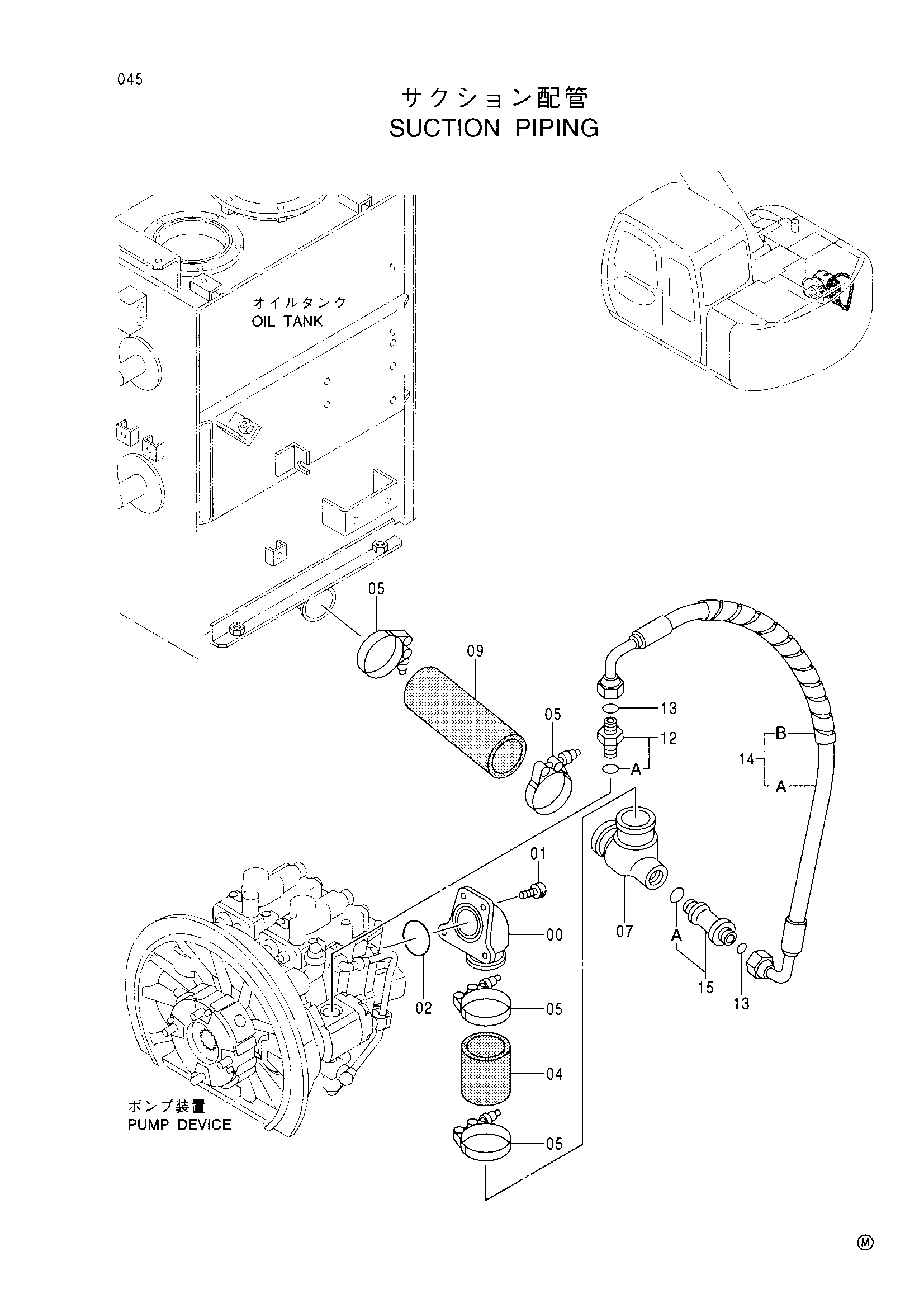

Заводская схема «Всасывание трубопроводы» для HITACHI EX135USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3073277 | Всасывающая трубка | 1 |
| 01 | J781230 | Болт с внутренним шестигранником | 4 |
| 02 | A811075 | Уплотнительное кольцо | 1 |
| 04 | 4352438 | Резиновый шланг | 1 |
| 05 | 4282483 | Хомут шланга | 4 |
| 07 | 3073276 | Всасывающая трубка | 1 |
| 09 | 4407706 | Резиновый шланг | 1 |
| 12 | 4189619 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 9150069 | Шланг в сборе | 1 |
| 14A | 4358996 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 1 |
| 15 | 4189539 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX135USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
